CARACTERÍSTICAS PRINCIPALES

Inversor/cargador híbrido
El Multi RS Solar 48/6000 es un inversor/cargador de 48 V y 6 kVA con entrada de 450 VCC y 4 kWp FV.

Combinación de inversor, cargador CA y controlador de carga solar MPPT
El inversor produce una onda sinusoidal perfecta, capaz de alimentar dispositivos de alta potencia. También es bidireccional, y carga la batería cuando hay un exceso de energía solar o suministro de CA o convierte energía desde la batería cuando es necesario.

Amplio rango de tensión MPPT
80 – 450 VCC, con una tensión de arranque de 120 VCC FV.

Ligero, eficiente y silencioso
Gracias a su tecnología de alta frecuencia y a su nuevo diseño, este potente inversor solo pesa 11 kg. Además, tiene una eficiencia excelente, bajo consumo de energía en reposo y un funcionamiento muy silencioso.

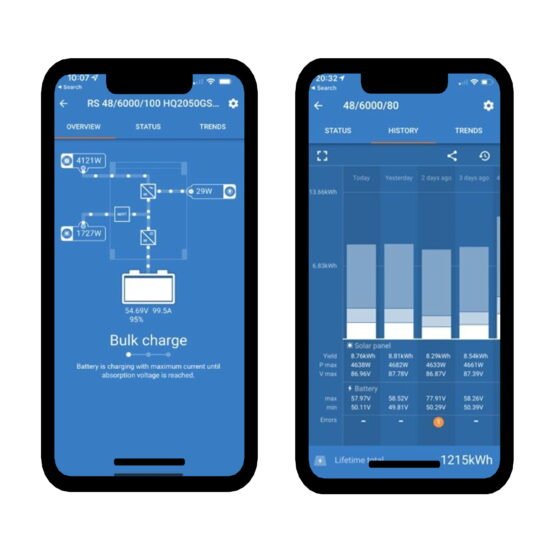

Pantalla, Bluetooth y aplicación VictronConnect
La pantalla muestra parámetros de la batería, el inversor y el controlador de carga solar. Se puede acceder a estos parámetros con un smartphone u otro dispositivo con Bluetooth a través de la aplicación VictronConnect.

Capacidad FV aumentable, tanto acoplada a CA como a CC
La capacidad FV de 4 kWp integrada puede ampliarse añadiendo cargadores solares al sistema, por ejemplo, nuestra gama de cargadores solares Smart, incluidos los modelos Smart Solar RS. Si está conectado en una red VE.Can, todo el proceso de carga de la batería se hará de forma sincronizada y coordinada. También se puede ampliar la capacidad FV instalando inversores FV, cuya potencia de salida estará automáticamente controlada por el control de potencia-frecuencia (FSPC) integrado.

Puertos de comunicaciones
Conexión VE.Can a un dispositivo GX para monitorización del sistema, registro de datos y actualizaciones de firmware a distancia. Conexión VE.Direct a un GlobalLink 520 para monitorización de datos a distancia.

Conexiones I/O
Conexiones de relé programable, de sensor de temperatura y de tensión.



Peso14 kg
Dimensiones54 × 48 × 22 cm

Especificaciones

Multi RS Solar48/6000
INVERSOR
Rango de tensión de entrada CC38 – 62 V (1)
SalidaTensión de salida: 230 VCA ± 2 %, Frecuencia: 50 Hz ± 0,1%  (2)
Potencia continua de salida a 25 ºCAumenta linealmente desde 4800 W a 46 VCC hasta 5300 W a 52 VCC
Potencia continua de salida a 40 ºC4500 W
Potencia continua de salida a 65 ºC3000 W
Potencia pico9 kW durante 3 segundos
Corriente de salida de cortocircuito50 A
Protección de sobrecorriente CA máxima de la salida del inversor30 A
Eficiencia máxima96,5 % con una carga de 1 kW, 94 % con una carga de 5 kW
Consumo en vacío20 W
Apagado por batería baja37,2 V (regulable)
Reinicio por batería baja43,6 V (regulable)
SOLAR
Tensión CC máxima450 V
Tensión de arranque120 V
Rango de tensión de trabajo del MPPT80 – 450 V (3)
Máxima corriente de entrada FV operativa18 A
Máx. corriente de cortocircuito FV para protección de polaridad inversa20 A
Potencia de carga CC máxima4000 W
Máxima corriente de cortocircuito FV (Isc PV)30 A
Nivel de activación de fugas a tierra30 mA
Nivel de fallo de aislamiento (detección antes del arranque)100 kΩ
CARGADOR
Rango de tensiones del cargador programable (VCC)36 – 60 V (7)
Tensión de carga de “absorción” (VCC)Valores predeterminados: 57,6 V (regulable)
Tensión de carga de “flotación” (VCC)Valores predeterminados: 55,2 V (regulable)
Máxima corriente de carga100 A
Límite de corriente de entrada CA31 A
Sensor de temperatura de la batería
Sonda de tensión de la batería
GENERAL
Funcionamiento en paralelo y en trifásicoNo
Relé programable (4)
Protección (5)a – g
Puertos de comunicación de datosPuerto VE.Direct y puerto VE.Can (6)
Frecuencia Bluetooth2402 – 2480 MHz
Potencia Bluetooth4 dBm
Puerto de entrada analógico/digital de uso generalSí, 2
On/Off remoto
Rango de temperatura de trabajo-40 a +65 °C (refrigerado por ventilador)
Humedad (sin condensación)máx. 95 %
CARCASA
Material y colorAcero, azul RAL 5012
Grado de protecciónIP21
Conexión de la bateríaPernos M8
Conexión CA 230 VBornes de tornillo de 13 mm2 (6 AWG)
Peso11 kg
Dimensiones (al x an x p)425 x 440 x 125 mm
NORMATIVAS
SeguridadEN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2
Emisiones, InmunidadEN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
1) La tensión mínima de arranque es de 41 V. El apagado del inversor puede estar fijado en 32 VCC, pero puede apagarse por baja tensión de salida CA (debido a la carga). La desconexión por tensión excesiva está fijada en 65,5 V. El punto de ajuste del cargador puede fijarse en un máximo de 62 V. La corriente de carga pierde potencia por encima de 57 V.
2)  Puede ajustarse a 60 Hz
3) El rango de trabajo del MPPT también está limitado por la tensión de la batería – la VOC FV no debería ser superior a 8 veces la tensión de flotación de la batería, por ejemplo, una tensión máxima de la batería de 50 V debería tener como máximo un conjunto FV de 400 V.
4) Relé programable que puede configurarse como alarma general, subtensión CC o función de arranque/parada del generador. Capacidad nominal CC: 4 A hasta 35 VCC y 1 A hasta 70 VCC
5) Protecciones:
a) cortocircuito de salida b) sobrecarga c) tensión de la batería demasiado alta d) tensión de la batería demasiado baja e) temperatura demasiado alta f) 230 VCA en la salida del inversor g) fuga a tierra del controlador de carga solar
6) La conexión a un dispositivo GX (por ejemplo, Cerbo GX) debe hacerse mediante la interfaz VE.Can. La interfaz VE.Direct es para conectarse al GlobalLink 520 y a un ordenador, con un cable VE.Direct a USB.
7) El punto de referencia del cargador (flotación y absorción) puede fijarse en un máximo de 60 V. La tensión de salida en los terminales del cargador puede ser mayor, debido a la compensación de temperatura y a la compensación por la caída de tensión en los cables de la batería. La máxima corriente de salida se reduce de forma lineal de corriente completa a 60 V a 5 A a 62 V. La tensión de ecualización puede fijarse en un máximo de 62 V y el porcentaje de corriente de ecualización puede fijarse en un máximo del 6 %.
