Placa Modbus para Inversores PHI E / 3P

La placa modbus es un accesorio opcional que se utiliza en los inversores híbridos PHI-5.5KW E y PHI-10KW 3P. Esta placa provee una interface que actua de enlace entre el inversor y el medidor de energía, de esta forma se puede monitorear y controlar la cantidad de energía que es consumida o inyectada en la red.

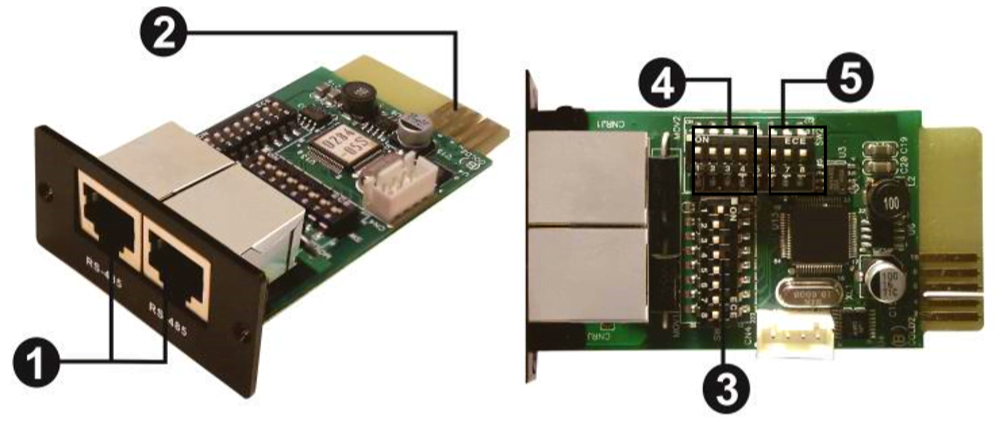

1. Puerto RS-485
2. Terminales de conexión
3. Interruptor de dirección
4. Interruptor de comunicación
5. Interruptor de resistencia

Para aplicación de inversor único: El inversor híbrido está conectado al medidor de energía con puerto de comunicación RS485 para configurar el autoconsumo a través de la tarjeta Modbus, controlar la generación de energía y la carga de la batería del inversor.

Para la aplicación de tres inversores: Equipados con tarjetas Modbus, tres inversores híbridos están conectados al medidor de energía con puerto de comunicación RS485. Como centro de control, el servidor Modbus controlará la generación de energía y la carga de la batería de tres inversores a través de la tarjeta Modbus para un autoconsumo exitoso.
