CARACTERÍSTICAS PRINCIPALES

On/Off remoto
El interruptor remoto on-off elimina la necesidad de montar un interruptor de alta potencia en el cableado de entrada. El on-off remoto puede accionarse mediante un interruptor de baja potencia o, por ejemplo, con el interruptor de arranque del motor (ver manual).

Todos los modelos son a prueba de cortocircuitos y pueden conectarse en paralelo
Pueden conectarse un número ilimitado de unidades en paralelo para incrementar la corriente de salida.

Protección contra altas temperaturas
La corriente de salida se reducirá en caso de temperatura ambiente elevada.

Protección IP43
Si se instala con los bornes de tornillo orientados hacia abajo.

Bornes de tornillo
No se necesitan herramientas especiales para su instalación

Fusible de entrada (no reemplazable)
Solo en modelos con entrada de 12 y 24 V.

Tensión de salida ajustable
No diseñado para cargar baterías.
Considere usar un Orion-Tr Smart para cargar la batería.

Peso 1,5 kg
Dimensiones 21 × 13 × 9 cm

Especificaciones

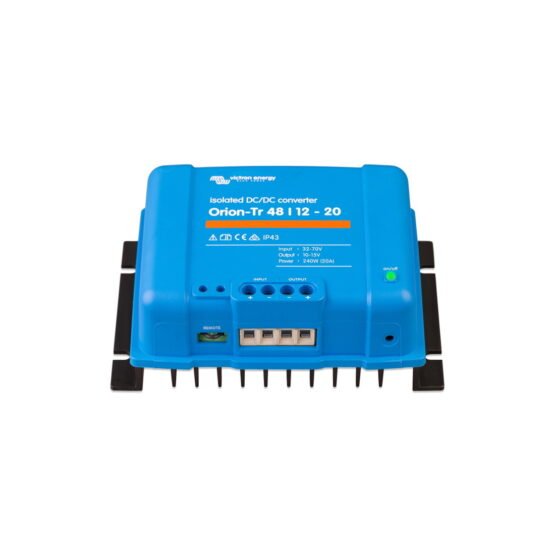

Convertidores aislados 220 – 280 Watt Orion-Tr 12/12-18
(220 W)
Orion-Tr 12/24-10
(240 W)
Orion-Tr 24/12-20
(240 W)
Orion-Tr 24/24-12
(280 W)
Orion-Tr 24/48-6
(280 W)
Orion-Tr 48/12-20
(240 W)
Orion-Tr 48/24-12
(280 W)
Orion-Tr 48/48-6
(280 W)
Rango de tensión de entrada  (1) 8-17 V 8-17 V 16-35 V 16-35 V 16-35 V 32-70 V 32-70 V 32-70 V
Subtensión de desconexión 7 V 7 V 14 V 14 V 14 V 28 V 28 V 28 V
Reinicio de subtensión 7,5 V 7,5 V 15 V 15 V 15 V 30 V 30 V 30 V
Tensión nominal de salida 12,2 V 24,2 V 12,2 V 24,2 V 48,2 V 12,2 V 24,2 V 48,2 V
Rango de ajuste de la tensión de salida 10-15 V 20-30 V 10-15 V 20-30 V 40-60 V 10-15 V 20-30 V 40-60 V
Tolerancia de la tensión de salida +/- 0,2 V
Nivel de ruido 2 mV rms
Corriente de salida cont. a tensión nominal de salida y 40 ºC 18 A 10 A 20 A 12 A 6 A 20 A 12 A 6 A
Corriente máxima de salida (10 s) a tensión nominal de salida 25 A 15 A 25 A 15 A 8 A 25 A 15 A 8 A
Corriente de cortocircuito 40 A 25 A 50 A 30 A 25 A 50 A 30 A 25 A
Potencia cont. de salida a 25 °C 280 W 280 W 300 W 320 W 320 W 280 W 320 W 320 W
Potencia cont. de salida a 40 °C 220 W 240 W 240 W 280 W 280 W 240 W 280 W 280 W
Eficiencia 87 % 88 % 88 % 89 % 89 % 87 % 89 % 89 %
Fuera de la corriente de carga < 80 mA < 100 mA < 100 mA < 80 mA < 120 mA < 80 mA < 80 mA < 80 mA
Aislamiento galvánico 200 V entre entrada, salida y carcasa
Rango de temperatura de trabajo -20 a +55 °C (reducción de potencia del 3 % por cada °C sobre 40 °C)
Humedad Máx. 95 % sin condensación
Conexión CC Bornes de tornillo
Sección de cable máxima 16 mm² AWG6
Peso 1,3 kg (3 lb)
Dimensiones (al x an x p) 130 x 186 x 70 mm (5,1 x 7,3 x 2,8 pulgadas) 4,0 x 4,5 x 1,9
Normativa: Seguridad EN 60950
Emisiones EN 61000-6-3, EN 55014-1
Inmunidad EN 61000-6-2, EN 61000-6-1, EN 55014-2
Directiva automoción ECE R10-5
1) Si la tensión de salida se establece a su valor nominal o inferior al nominal, permanecerá estable dentro del rango de tensión de entrada especificado (función Buck-Boost).  Si la tensión de salida es superior a la tensión nominal según un cierto porcentaje, la tensión de entrada mínima a la que la tensión de salida permanece estable (no disminuye) se incrementa en ese mismo porcentaje
