CARACTERÍSTICAS PRINCIPALES

Bluetooth Smart habilitado
Se puede usar cualquier smartphone, tableta u otro tipo de dispositivo con Bluetooth para monitorizar, cambiar los ajustes y actualizar el cargador cuando haya nuevas funciones de software disponibles.

Completamente programable
– Algoritmo de carga de baterías (configurable) o salida fija.
– Compatibilidad inteligente con el alternador: mecanismo de detección de motor en marcha.

Algoritmo de carga adaptable de 3 etapas: carga inicial – absorción – flotación
• En el caso de las baterías de plomo-ácido es importante que, si las descargas son leves, el tiempo de absorción sea corto para evitar sobrecargar la batería. Después de una descarga profunda, el tiempo de carga de absorción aumenta automáticamente para garantizar una recarga completa de la batería.
• En el caso de las baterías de litio, el tiempo de absorción es fijo: 2 horas por defecto.
• Alternativamente, se puede optar por una tensión de salida fija.

Adecuado para su uso en vehículos con un alternador inteligente (motores Euro 5 y Euro 6)
La detección integrada de apagado del motor detendrá el convertidor cuando el motor no esté funcionando.
Esto impide que se descargue la batería de arranque (consulte los detalles en el manual).

On/Off remoto
Se puede conectar un interruptor On/Off remoto a un conector bifásico.
Alternativamente, el terminal H (derecha) del conector bifásico puede cambiarse al positivo de la batería, o el terminal L (izquierda) del conector bifásico puede cambiarse al negativo de la batería (o al chasis del vehículo, por ejemplo).

Todos los modelos son a prueba de cortocircuitos y pueden conectarse en paralelo para incrementar la corriente de salida.
Puede conectarse un número ilimitado de unidades en paralelo.

Protección contra las altas temperaturas:
La corriente de salida se reducirá cuando la temperatura ambiente sea alta.

Protección IP43
Si se instala con los bornes de tornillo orientados hacia abajo.

Bornes de tornillo
No se necesitan herramientas especiales para su instalación Fusible de entrada (no reemplazable)

Peso1.92 kg
Dimensiones21 × 13 × 9 cm

Especificaciones

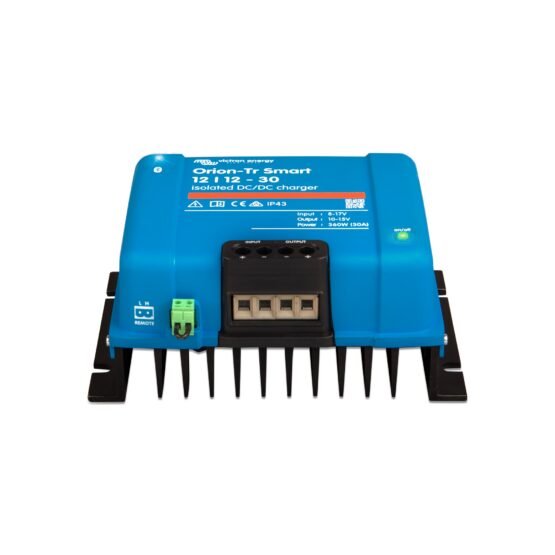

Cargadores aislados Orion -Tr Smart12/12/2018 (220 W)12/12-30 (360 W)12/24-15 (360 W)24/24-17 (400 W)
Rango de tensión de entrada (1)8-17 V10-17 V10-17 V20-35 V
Subtensión de desconexión7 V7 V7 V14 V
Reinicio de subtensión7,5 V7,5 V7,5 V15 V
Tensión nominal de salida12,2 V12,2 V24,2 V24,2 V
Rango de ajuste de la tensión de salida10-15 V10-15 V20-30 V20-30 V
Tolerancia de la tensión de salida+/- 0,2 V
Nivel de ruido2 mV rms
Corriente de salida cont. a tensión nominal de salida y 40ºC18 A30 A15 A17 A
Corriente de salida máxima (10 s) a tensión nominal de salida menos 20 %25 A40 A25 A25 A
Corriente de cortocircuito40 A60 A40 A40 A
Potencia cont. de salida a 25 °C280 W430 W430 W480 W
Potencia cont. de salida a 40 °C220 W360 W360 W400 W
Eficiencia87%87%88%89%
Corriente de carga de entrada sin carga< 80 mA< 80 mA< 100 mA< 80 mA
Corriente en reposo< 1 mA
Aislamiento galvánico200 V entre entrada, salida y carcasa
Rango de temperatura de trabajo-20 a +55°C (reducción de potencia del 3 % por cada °C sobre 40°C)
HumedadMáx. 95 % sin condensación
Conexión CCBornes de tornillo
Sección de cable máxima:16 mm² (AWG6)
Peso1,3 kg1,8 kg1,8 kg1,6 kg
Dimensiones (al x an x p)130 x 186 x 70 mm130 x 186 x 80 mm130 x 186 x 80 mm130 x 186 x 70 mm
Grado de protecciónIP43 (componentes electrónicos), IP22 (área de conexión)
Normas:  Seguridad
Emisiones
Inmunidad
Directiva de automoción
EN 60950
EN 61000-6-3, EN 55014-1
EN 61000-6-2, EN 61000-6-1, EN 55014-2
ECE R10-5
1. Si se ajusta a su valor nominal o inferior al nominal, la tensión de salida permanecerá estable dentro del rango de tensión de entrada especificado (función buck- boost). Si la tensión de salida se ajusta en un determinado porcentaje superior a la nominal, la tensión de entrada mínima a la que la tensión de salida permanece estable (no disminuye) se incrementa en ese mismo porcentaje.
Nota 1: La app VictronConnect no mostrará la corriente de entrada ni de salida.
Nota 2: El Orion-Tr Smart no dispone de puerto VE.Direct.
