CARACTERÍSTICAS PRINCIPALES

El problema: la vida útil de un costoso banco de baterías puede verse acortada considerablemente debido al desequilibrio del estado de la carga.
Una corriente de fuga interna ligeramente superior en una de las batería de una bancada de varias baterías de 24 ó 48V conectadas en serie/paralelo provocaría una falta de carga de esa batería y de las baterías conectadas en paralelo, y la sobrecarga de las baterías conectadas en serie. Además, cuando se conectan celdas o baterías nuevas en serie, todas deberán tener el mismo estado de carga inicial. Las pequeñas diferencias se neutralizarán durante la carga de absorción o ecualización, pero unas diferencias mayores producirán daños debido a un gaseado excesivo (por sobrecarga) en las baterías que tengan una carga inicial más alta, y la sulfatación (por falta de carga) de las baterías con una carga inicial más baja.

La solución: el equilibrado de las baterías

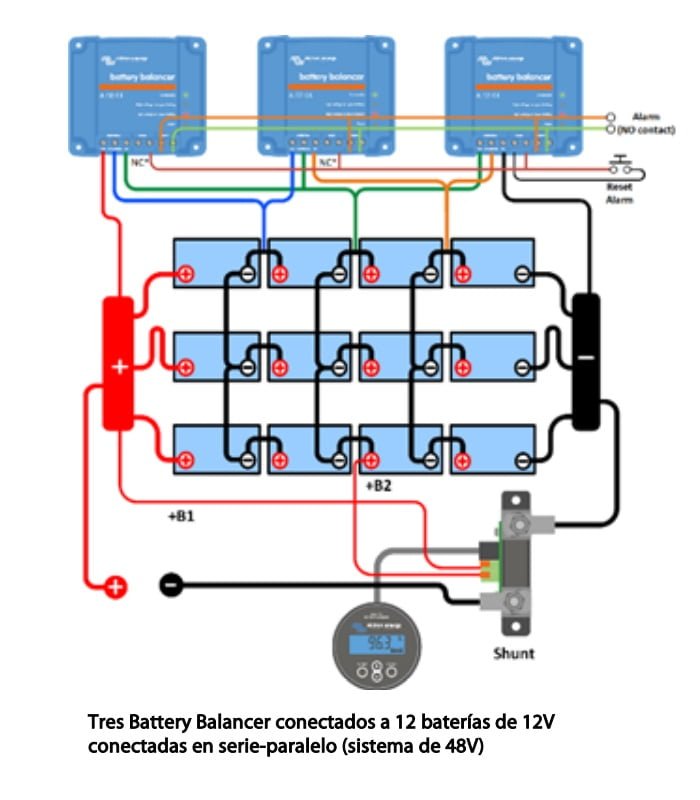

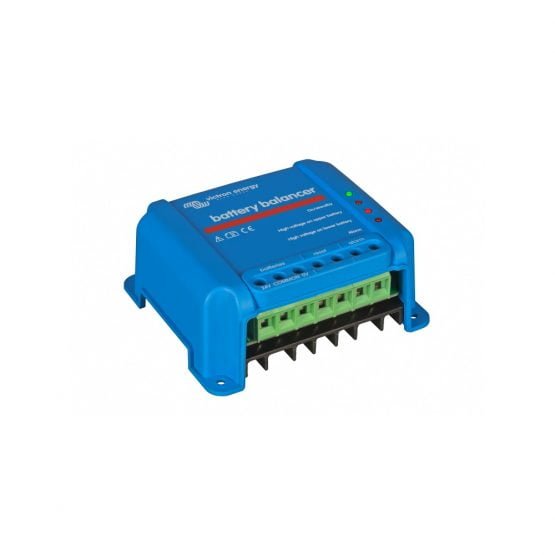

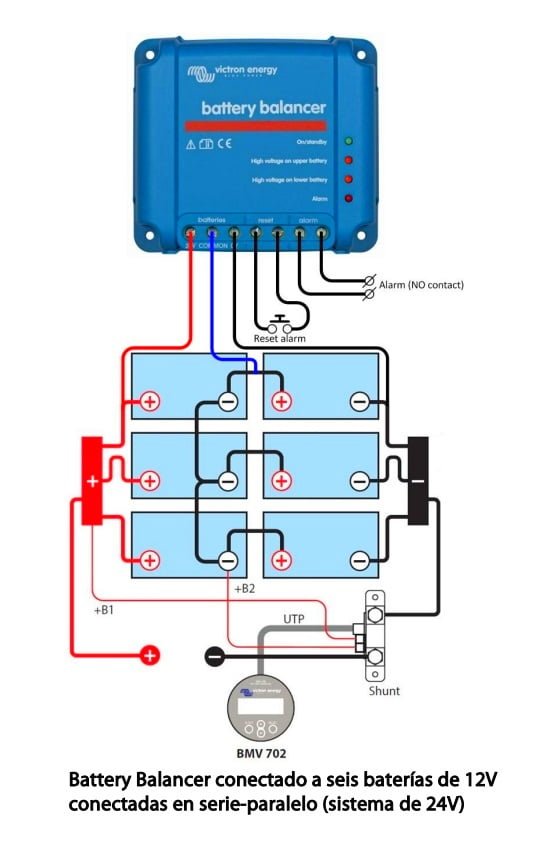

El Battery Balancer (equilibrador de baterías) equilibra el estado de la carga de dos baterías de 12V conectadas en serie, o de varias cadenas paralelas de baterías conectadas en serie. En el caso de que la tensión de carga de un sistema de baterías de 24V aumente por encima de los 27,3V, el Battery Balancer se activará y comparará la tensión que llega a las dos baterías conectadas en serie. El Battery Balancer retirará una corriente de hasta 0,7A de la batería (o baterías conectadas en paralelo) que tenga la tensión más alta. El diferencial resultante de corriente de carga garantizará que todas las baterías converjan en el mismo estado de carga. Si fuese necesario, se pueden poner varios equilibradores en paralelo. Una bancada de baterías de 48 V puede equilibrarse con tres Battery Balancers.

Indicadores LED
Verde: activo (tensión de la batería > 27,3V)
Naranja: circuito de la batería más baja activa (desviación > 0,1V) Naranja: circuito de la batería más alta activa (desviación > 0,1V)
Rojo: alarma (desviación > 0,2V). Permanece activo hasta que la desviación se haya reducido a menos de 0,14V, o hasta que la tensión del sistema caiga por debajo de los 26,6V.

Relé de alarma
Normalmente abierto. Se cierra cuando se enciende el LED rojo y se abre cuando se apaga este mismo LED.

Restablecimiento de la alarma
Hay dos terminales disponibles para conectar un pulsador. Al interconectar los dos terminales se restablece el relé. Esta condición de restablecimiento permanece activa hasta que termine la alarma. A continuación, el relé volverá a cerrarse cuando se produzca una nueva alarma.

Peso0.41 kg
Dimensiones21 × 15 × 5 cm

Especificaciones

Battery Balancer Victron
Rango de tensión de entradaHasta 18V por batería, 36V en total
Nivel de activación27,3V +/- 1%
Nivel de desactivación26,6V +/- 1%
Consumo de corriente cuando está apagado0,7mA
Desviación respecto del punto medio para iniciar el equilibrado50mV
Corriente máxima de equilibrado0,7A (cuando la desviación > 100mV)
Nivel de activación de la alarma200mV
Nivel de restablecimiento de la alarma140mV
Relé de alarma60 V / 1 A normalmente abierto
Restablecimiento del relé de la alarmaDos terminales disponibles para conectar un pulsador
Protección de sobrecalentamiento
Temperatura de trabajo-30 a +50°C
Humedad (sin condensación)95%
CARCASA
ColorAzul (RAL 5012)
Terminales de conexiónBornes de tornillo de 6 mm² / AWG10
Tipo de protecciónIP22
Peso0,4 kg
Dimensiones (al x an x p)100 x 113 x 47 mm
ESTÁNDARES
SeguridadEN 60950, CSA/UL 62368-1
EmisionesEN 61000-6-3, EN 55014-1
InmunidadEN 61000-6-2, EN 61000-6-1, EN 55014-2
Directiva de automociónEN 50498
