Potencia Solar Total320W
Potencia de Salida Continua AC800W
Potencia de Salida 15 Min. AC1000W
Potencia de Salida Máxima AC1600W
Tensión de Salida12VDC / 220VAC
Generación Diaria Media1,3KWH
Capacidad Banco de Baterías2,4KWH
Tensión Banco de Baterías12V



FUNCIONAMIENTO DEL SISTEMA


  • Los paneles solares reciben la energía del sol y la transforman en corriente continua.
  • La corriente pasa por el regulador de carga solar y es almacenada dentro de las baterías.
  • La energía almacenada en las baterías junto con la energía captada por los paneles solares es convertida a 220V por el inversor y abastece los consumos.



CARACTERÍSTICAS

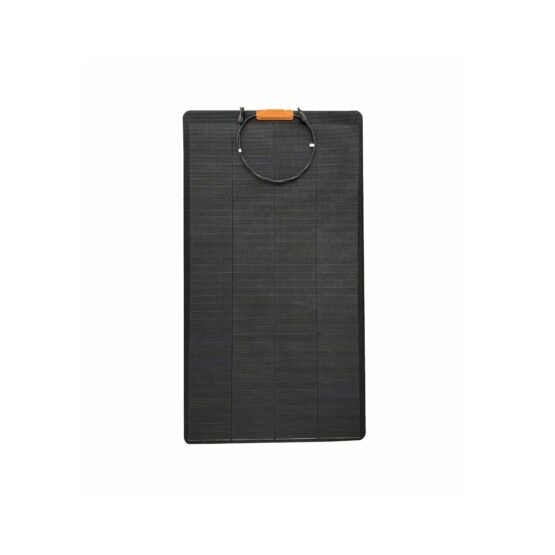

Paneles Solares

El panel solar flexible, también llamado semiflexible, tiene similar capacidad de producción de electricidad que la de un panel solar convencional pero es mucho mas liviano y delgado, esto permite una instalación más simple y variada, abriendo una mayor gama de usos, por ejemplo en embarcaciones con superficies curvas, en vehículos o motorhomes. Los paneles flexibles contribuyen al ahorro de combustible dado que el peso y superficie de rozamiento aerodinámica son menores en comparación con un panel convencional.

  • Utiliza materiales compuestos innovadores para reducir el peso y el grosor del producto a menos del 20% de los módulos solares tradicionales.
  • Son flexibles, tienen las características de ligereza, delgadez, y el alto rendimiento de conversión de las células solares de silicio cristalino.
  • Poseen una baja degradación y excelente rendimiento a altas temperaturas y en condiciones de poca luz.
  • Tolerancia de potencia positiva de 0 ~ +5%.



Regulador de Carga

El controlador de carga DuoRacer MPPT está diseñado para cargar dos baterías (mostradas como BATT1 y BATT2 a continuación) al mismo tiempo en un sistema solar. Este controlador admite tipos de batería de duración múltiple (BATT1), incluidas selladas, gel, inundadas, LiFePO4 y Li-NiCoMn, que son adecuadas para vehículos recreativos, autocaravanas, barcos, etc. El dispositivo reconoce automáticamente el voltaje del sistema de la batería de arranque (BATT2) y carga lentamente la batería cuando se cumplen las condiciones.

  • Corriente de carga nominal 30A
  • Voltaje de batería 12/24 VDC automático
  • Max. voltaje a circuito abierto fotovoltaico 100V
  • Tecnología de seguimiento de punto de máxima potencia con velocidad ultrarrápida y eficiencia mayor a 99,5%.
  • Algoritmo de control de MPPT avanzado para minimizar el tiempo y tasa de pérdida MPP.
  • Rango más amplio del voltaje de operación MPP para mejorar la utilización del módulo fotovoltaico.
  • Función de control automático de potencia de carga y limitación de la corriente de carga (BATT1)
  • Componentes de alta calidad y baja tasa de fallas marca ST, TI e Infineon para garantizar la vida útil.
  • Control de circuito digital del modo de carga adaptativo de tres etapas para mejorar la vida útil de BATT1.
  • El tipo BATT1 se puede configurar mediante LED / LCD.
  • El producto pasa al modo de bajo consumo cuando no hay operación manual durante mucho tiempo y no se cumplen las condiciones de carga (PV <5V).
  • 100% de carga y descarga en dentro del rango de temperatura ambiental de funcionamiento.
  • Unidades de visualización LED y LCD opcionales.
  • Señal de control AES para refrigerador del vehículo, evita el desperdicio de energía.
  • Protocolo estándar Modbus y puerto de comunicación RS485 (5V / 200mA).



Inversor de Corriente

  • Salida de onda senoidal pura de 1000VA
  • Voltaje de entrada nominal 12 VDC
  • Diseño seguro con aislamiento eléctrico de entrada y salida
  • Adopción de tecnología avanzada SPWM, salida de onda sinusoidal pura
  • Voltaje de salida opcional de 220 / 230VAC, seleccionable mediante interruptor DIP
  • Indicadores LED de estado de falla y estado de funcionamiento
  • Bajo consumo sin carga
  • Eficiencia máxima 94.5%
  • Protección de entrada: protección contra sobretensión, protección contra baja tensión
  • Protección de salida: protección contra sobrecarga, protección contra cortocircuitos
  • Protección contra sobretemperatura: Ventilador de temperatura controlada, el inversor se apaga automáticamente cuando se sobrecalienta



Banco de Baterías

  • Elevada vida útil en condiciones de uso flotante
  • Amplio rango de temperatura de funcionamiento de -20 ° C a + 50 ° C
  • El electrolito de nano gel elimina la estratificación ácida y prolonga el ciclo de vida
  • Tecnología VRLA (Valve Regulated Lead Acid), hermética, no requieren ningún tipo de mantenimiento
  • Se pueden ubicar en posición horizontal y en lugares con poca ventilación
  • La corriente de flotación reducida en un 30% conduce a una excelente resistencia a altas temperaturas
  • Placa más gruesa con rejilla de aleación de tierras raras patentada con pasta especial para resistencia a la corrosión
  • Baja tasa de autodescarga y larga vida útil
  • Excelente capacidad de recuperación de descargas profundas
  • Placa positiva: rejilla gruesa de aleación de tierras raras patentada con pasta especial para resistencia a la corrosión
  • Placa negativa: rejilla equilibrada de Pb-Ca para mejorar la eficiencia de recombinación
  • Separador: separador AGM avanzado para diseño de celda de alta presión
  • Electrolito: Dilución de acido sulfúrico de alta pureza con nano gel para una vida útil más prolongada
  • Recipiente y tapa de la batería: ABS UL94-HB
Peso0,1 kg
Dimensiones0,1 × 0,1 × 0,1 cm

Especificaciones

Potencia Solar Total320W
Potencia de Salida Continua AC800W
Potencia de Salida 15 Min. AC1000W
Potencia de Salida Máxima AC1600W
Tensión de Salida12VDC / 220VAC
Generación Diaria Media1,3KWH
Capacidad Banco de Baterías2,4KWH
Tensión Banco de Baterías12V
Tipo de Regulador de CargaMPPT
Tipo de Modulos SolaresMonocristalino Flexible
Tipo de BateríasVRLA Gel Ciclo Profundo

Diagrama de Instalación
