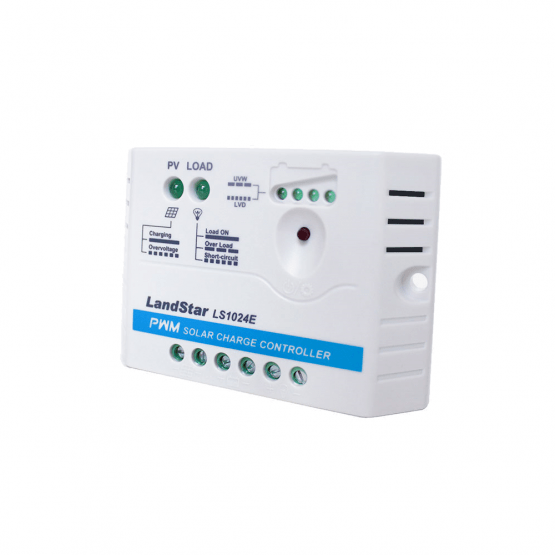

La serie LandStar E es un controlador de carga PWM que adopta la técnica digital más avanzada. Es un controlador económico y de facil operación.

CARACTERÍSTICAS

  • Carga PWM inteligente de 3 etapas: Bulk, Boost/Equalize, Float
  • Admite 3 opciones de batería: Sellada, Gel e Inundada
  • Indicador LED de estado de la batería
  • Función de compensación de temperatura de batería
  • El tipo de batería y la salida de carga se pueden configurar mediante el botón
  • Amplia protección electrónica



PROTECCIONES INCORPORADAS

  • Protección contra sobrevoltaje de la batería: Cuando el voltaje de la batería alcanza el punto de ajuste del Voltaje de desconexión por sobrevoltaje (OVD), el controlador dejará de cargar la batería para evitar que se sobrecargue y se rompa.
  • Protección contra sobredescarga de la batería: Cuando el voltaje de la batería alcanza el punto de ajuste del Voltaje de desconexión de bajo voltaje (LVD), el controlador dejará de descargar la batería para evitar que se descargue en exceso.
  • Protección contra sobrecarga de consumos: Los consumos se desconectaran cuando ocurra 1.25 veces la sobrecarga de corriente nominal. El usuario debe reducir la carga del dispositivo, luego presionar el botón o volver a encender el controlador.
  • Protección contra cortocircuito de consumos: Los consumos se desconectaran cuando ocurra un cortocircuito (≥3 veces la corriente nominal). El usuario debe eliminar el cortocircuito, luego presionar el botón o volver a encender el controlador.
  • Protección contra transitorios de alto voltaje: El controlador está protegido contra pequeños transitorios de alto voltaje. En áreas propensas a los rayos, se recomienda supresión externa adicional.
Peso 0.1 kg
Dimensiones 11 × 7 × 3 cm

Especificaciones

Modelo LS0512E LS1012E LS1024E LS2024E LS0512EU LS1012EU LS1024EU LS2024EU LS3024EU
Voltaje nominal del sistema 12VDC 12/24VDC Auto 12VDC 12/24VDC Auto
Corriente de carga nominal 5A 10A 20A 5A 10A 20A 30A
Corriente de descarga nominal 5A 10A 20A 5A 10A 20A 30A
Rango de voltaje de entrada de batería 8V~16V 8V~32V 8V~16V 8V~32V
Max. voltaje a circuito abierto FV 30V 50V 30V 50V
Autoconsumo 12V≤5mA; 24V≤7mA
Caída de voltaje del circuito de carga ≤0.21V ≤0.13V
Caída de voltaje del circuito de descarga ≤0.12V ≤0.17V
Interfaz de entrada USB 5VDC/1.2A 5VDC/2A
Coef. de compensación de temperatura -5mV/℃/2V
Temperatura de ambiente de trabajo -35℃ ~ +55℃
Humedad ≤95%,(N.C.)
Recinto IP30 IP20
Toma de tierra Positivo en común a tierra
Dimensiones totales 92.8×65
x20.2mm
101.2×67
x21.8mm
101.2×67
x21.8mm
128×85.6
x34.8mm
109.7×65.5
x20.8mm
120.3×67
x21.8mm
120.3×67
x21.8mm
148×85.6
x34.8mm
148×106.8 X43.7mm
Dimensiones de montaje 84.4mm 92.7mm 118mm 100.9mm 111.5mm 138mm
Tamaño del orificio de montaje Φ4.5
Terminales mm2 14AWG/2.5 12 AWG/4 12AWG/4 10AWG/6 14AWG/2.5 12AWG/4 12AWG/4 10AWG/6 8AWG/10
Peso neto 0.07kg 0.08kg 0.08kg 0.15kg 0.09kg 0.10kg 0.10kg 0.18kg 0.29kg
