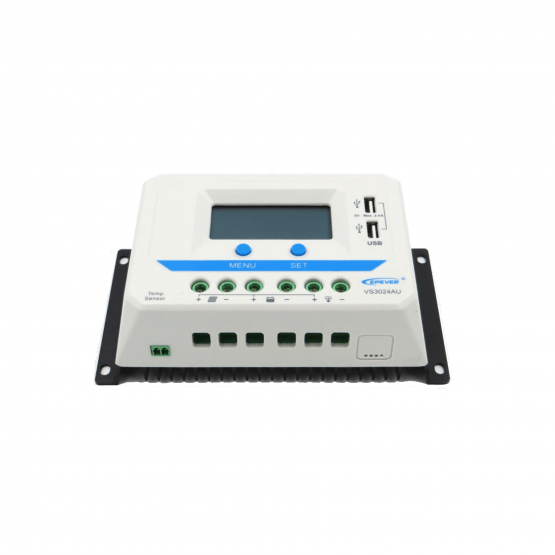

El controlador ViewStar AU es un controlador de carga PWM con pantalla LCD incorporada que adopta la técnica digital más avanzada. Los modos de control de carga múltiple permiten que se pueda usar ampliamente en el sistema solar doméstico, señales de tráfico, farola solar, lámpara de jardín solar, etc.

CARACTERÍSTICAS

  • Fabricado con componentes de alta calidad ST, IR e Infineon que aseguran la vida útil del producto
  • Los terminales tienen certificación UL y VDE, el producto es más seguro y confiable
  • Puede funcionar continuamente a plena carga dentro del rango de temperatura ambiente de -25 a 55 ℃
  • Carga inteligente PWM de 3 etapas: Bulk, Boost / Equalize, Float
  • Soporta 3 opciones de batería: sellada, gel e inundada
  • Diseño de pantalla LCD que muestra dinámicamente los datos de funcionamiento del dispositivo y las condiciones de trabajo
  • Diseño de doble USB, fuente de alimentación para equipos electrónicos
  • Botón de ajustes con operación cómoda y conveniente
  • Modos de control de carga múltiple
  • Función de estadísticas de energía
  • Función de compensación de temperatura de la batería
  • Protección electrónica extensa

MODOS DE TRABAJO:

1. Modo manual: En este modo, el usuario puede encender o apagar la carga con las teclas, sin importar si es de día o de noche.
2. Control de luz: Cuando la luz del sol desaparece el controlador enciende la carga para operación. Cuando aparece la luz del sol el controlador apaga la salida para detener el funcionamiento de la carga.
3. Control de luz + control por tiempo 1: El proceso de inicio es el mismo que en el control de luz pura. Después de funcionar durante un período de tiempo configurable la carga deja de funcionar automáticamente.
4. Control de luz + control por tiempo 2: El proceso de apagado es el mismo que en el control de luz pura. La carga permanece conectada durante un período de tiempo antes de que aparezca la luz del sol.



PROTECCIONES INCORPORADAS

  • Protección de conexión inversa de entrada fotovoltaica: Cuando el conjunto fotovoltaico está conectado a la inversa, el controlador no se descompone, y cuando se resuelve el problema de conexión, se reanuda el funcionamiento normal.
  • Protección de conexión inversa de la batería: Si la batería está conectada a la inversa, el sistema simplemente no funcionará para evitar quemar el controlador contra.
  • Protección contra sobrevoltaje de la batería: Cuando el voltaje de la batería alcanza el punto de ajuste del Voltaje de desconexión por sobrevoltaje (OVD), el controlador dejará de cargar la batería para evitar que se sobrecargue y se rompa.
  • Protección contra sobredescarga de la batería: Cuando el voltaje de la batería alcanza el punto de ajuste del Voltaje de desconexión de bajo voltaje (LVD), el controlador dejará de descargar la batería para evitar que se descargue en exceso.
  • Protección contra sobretemperatura de batería: Cuando la temperatura de batería excede el valor establecido, detendrá la carga.
  • Protección contra sobretemperatura del controlador: Cuando la temperatura del controlador excede el valor establecido, detendrá la carga.
  • Protección contra sobrecarga de consumos: Los consumos se desconectaran cuando ocurra 1.25 veces la sobrecarga de corriente nominal. El usuario debe reducir la carga del dispositivo, luego presionar el botón o volver a encender el controlador.
  • Protección contra cortocircuito de consumos: Los consumos se desconectaran cuando ocurra un cortocircuito (≥3 veces la corriente nominal). El usuario debe eliminar el cortocircuito, luego presionar el botón o volver a encender el controlador.



Peso0.67 kg
Dimensiones20 × 11 × 8 cm

Especificaciones

ModeloVS1024AUVS2024AUVS3024AUVS3048AUVS4524AUVS4548AUVS6024AUVS6048AU
Voltaje nominal del sistema12/24VDCAuto12/24/36/48
VDC Auto
12/24VDC
Auto
12/24/36/48
VDC Auto
12/24VDC
Auto
12/24/36/48
VDC Auto
Rango de voltaje de entrada de batería9V~32V9V~64V9V~32V9V~64V9V~32V9V~64V
Corriente nominal de carga / descarga10A@55℃20A@55℃30A@55℃45A@55℃60A@55℃
Max. voltaje acircuito abierto FV50V96V50V96V50V96V
Tipo de BateríaSellada(Default) / Gel / Inundada
Voltaje de carga de ecualización ※Sellada:14.6V/ Gel: No / Inundada:14.8V
Voltaje de carga boost ※Sellada:14.4V/ Gel:14.2V/ Inundada:14.6V
Voltaje de carga flotante ※Sellada/Gel/Inundada:13.8V
Reconexión por bajo voltaje ※Sellada/Gel/Inundada:12.6V
Desconexión por bajo voltaje ※Sellada/Gel/Inundada:11.1V
Autoconsumo≤9.2mA/12V;≤11.7mA/24V; ≤14.5mA/36V;≤17mA/48V
Coef. de compensación de temperatura-3mV/℃/2V(25℃)
Caída de voltaje del circuito de carga≤0.29V
Caída de voltaje del circuito de descarga≤0.16V
Rango de temperatura LCD-20℃~+70℃
Temperatura de ambiente de trabajo-25℃~+55℃(El equipo puede funcionar continuamente a plena carga)
Humedad relativa≤95%, N.C.
RecintoIP30
Toma de tierraPositivo en común a tierra
Salida USB5VDC/2.4A(Total)
Dimensiones totales (mm)142x85x41.5160×94.9×49.3181×100.9×59.8194×118.4×63.8214×128.7×72.2
Dimensiones de montaje130x60mm148x70mm172x80mm185x90mm205x100mm
Tamaño del orificio de montajeΦ4.5mmΦ5mmΦ5mmΦ5mm
Terminales4mm2/12AWG10mm2/8AWG16mm2/6AWG16mm2/6AWG25mm2/4AWG
Peso0.22kg0.35kg0.55kg0.58kg0.76kg0.88kg1.02kg1.04kg
※Los parámetros aplican para un sistema de 12 V a 25 ℃, el doble para un sistema de 24 V, el triple para un sistema de 36 V y el cuádruple para un sistema de 48 V
