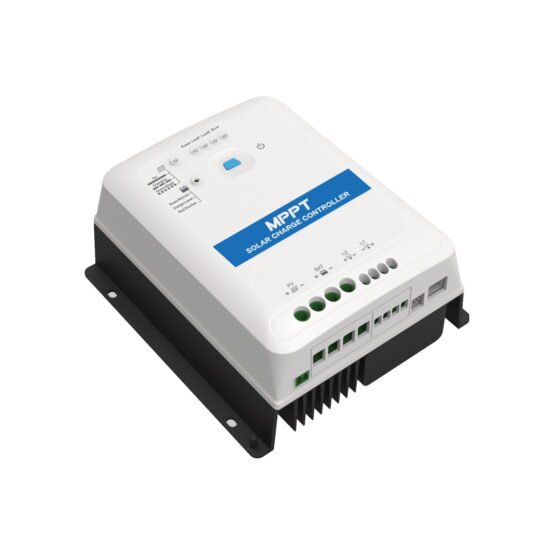

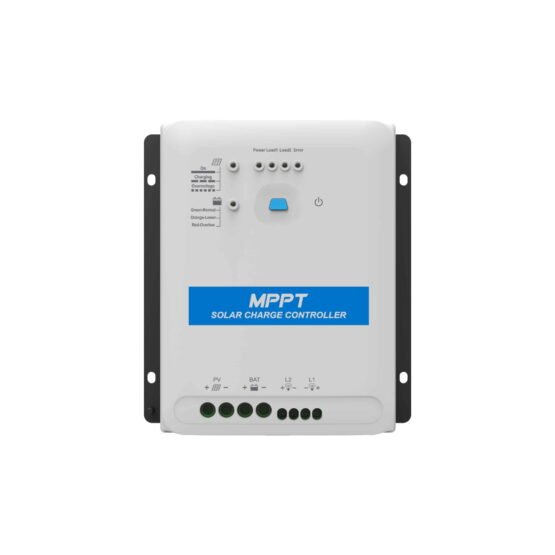

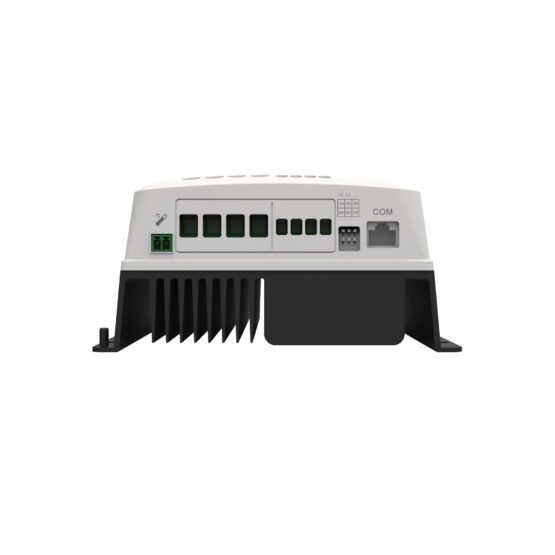

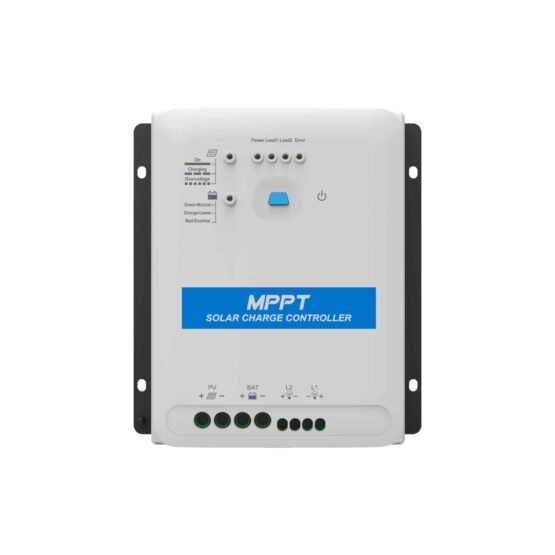

La serie MSC-N es una nueva generación de controladores solares con dos salidas de carga. El voltaje de salida de carga se puede cambiar a 12 V o 24 V CC libremente mediante un interruptor de activación. De acuerdo con el voltaje de la batería, el voltaje de salida de carga se puede apagar en etapas para garantizar la salida de carga 1. La salida de carga de dos vías adopta un circuito de conversión buck-boost de alta eficiencia, que reduce en gran medida la pérdida de la batería y mejora el tiempo de servicio.

La tecnología de carga MPPT puede rastrear rápidamente el punto de máxima potencia de los paneles solares en cualquier situación y obtener la máxima energía en tiempo real. Puede aumentar la tasa de utilización de la energía solar entre un 20 % y un 30 % en comparación con el método de carga PWM. El límite de corriente de carga, el límite de potencia de carga y la reducción automática de potencia de carga a alta temperatura garantizan completamente la estabilidad del sistema con exceso de módulos fotovoltaicos y el funcionamiento a alta temperatura. El modo de carga adaptativo de tres etapas y las protecciones electrónicas integrales, como sobrecarga, sobredescarga, polaridad inversa de la batería y fotovoltaica, etc., garantizan de manera efectiva que la fuente de alimentación sea más segura, más estable y más duradera. Los controladores de la serie MSC-N son los más adecuados para aplicaciones en el campo del monitoreo de seguridad, vehículos recreativos y sistemas domésticos, etc.



CARACTERÍSTICAS

  • Componentes de alta calidad y baja tasa de fallas marca ST o IR para garantizar la vida útil
  • Tecnología MPPT avanzada y velocidad de seguimiento ultrarrápida con una eficiencia de seguimiento de hasta 99,5 %
  • Eficiencia máxima de transferencia CC/CC de hasta el 98,6 %, eficiencia a plena carga de hasta 96,6 %
  • Tecnología precisa de reconocimiento y seguimiento del punto de máxima potencia de múltiples picos
  • Voltaje de funcionamiento MPP más amplia para aumentar la tasa de utilización de los módulos fotovoltaicos
  • Admite baterías de plomo-ácido y litio, compensación de temperatura programable
  • Función de reducción de potencia automática de carga a alta temperatura
  • El nivel de voltaje de la salida de carga de dos vías se puede configurar, especialmente adecuado para cargas sensibles al voltaje
  • Valor de voltaje de corte configurable para la salida de carga doble
  • Admite el modo sin batería, el arreglo fotovoltaico puede alimentar la carga directamente
  • Dispositivo de potencia y chip de control buck-boost de alta eficiencia, eficiencia de conversión de hasta el 98,9 %
  • Modos opcionales de prioridad de carga o prioridad de consumo
  • Prolonga el tiempo de funcionamiento de la carga 1 mediante la fuente de alimentación discontinua en el modo de prioridad de carga
  • Se puede personalizar la salida de carga 2 de acuerdo con el requisito real
  • Diseño negativo común, utilizado en un sistema con conexión a tierra negativa
  • Monitoreo en tiempo real mediante un medidor remoto externo, módulo BT, módulo Wifi o software de PC
  • Protecciones electrónicas integrales



FUNCIONES DE PROTECCIÓN INCORPORADAS

  • Protección de limitación de potencia de entrada: Cuando la potencia del panel solar excede la potencia nominal, el controlador limitará la potencia del panel solar por debajo de la potencia nominal para evitar que las corrientes excesivamente grandes dañen el controlador y entren en carga limitada de corriente.
  • Protección de conexión inversa de la batería: Si la batería está conectada a la inversa, el sistema simplemente no funcionará para evitar quemar el controlador contra.
  • Protección de alto voltaje de entrada fotovoltaica: Si el voltaje en el lado de entrada de paneles solares es demasiado alto, el controlador cortará automáticamente la entrada fotovoltaica.
  • Protección de cortocircuito de la entrada fotovoltaica: Si el lado de la entrada fotovoltaica se cortocircuita, el controlador detendrá la carga, y cuando se solucione el problema del cortocircuito, la carga se reanudará automáticamente.
  • Protección de conexión inversa de entrada fotovoltaica: Cuando el conjunto fotovoltaico está conectado a la inversa, el controlador no se descompone, y cuando se resuelve el problema de conexión, se reanuda el funcionamiento normal.
  • Protección de sobrecarga de consumos: Cuando la potencia de los consumos excede el valor nominal, la carga entrará en protección de retardo.
  • Protección contra cortocircuitos de consumos: Cuando la carga se cortocircuita, el controlador puede implementar protección de manera rápida y oportuna e intentará volver a encender la carga después de un tiempo de retraso.
  • Protección de carga inversa en la noche: Esta función de protección puede evitar efectivamente que la batería se descargue a través del panel solar por la noche.
  • Protección contra sobretemperatura: Cuando la temperatura del controlador excede el valor establecido, disminuirá la potencia de carga o detendrá la carga.
  • Protección de descargas atmosféricas TVS: Un diodo de supresión de voltaje transitorio (TVS) puede responder a transitorios de sobretensión más rápido que otros componentes comunes de protección contra sobrevoltaje como varistores o tubos de descarga de gas (GDT). Estos transitorios rápidos de sobretensión están presentes en todas las redes de distribución y pueden ser causados por eventos internos o externos, como rayos o arcos motores.



Peso1,5 kg
Dimensiones24 × 17 × 8 cm

Especificaciones

ModeloMSC2210NMSC3210NMSC4210NMSC4215N
Voltaje nominal del sistema12/24VDC12/24VDC24VDC24VDC
Corriente nominal de carga20A30A40A40A
Rango de voltaje de entrada de batería8~32V8~32V16~32V16~32V
Voltaje máximo de circuito abierto fotovoltaico100V(A temperatura ambiente mínima de trabajo)150V(A temperatura ambiente mínima de trabajo)
92V(A 25℃ de temperatura ambiente)138V(A 25℃ de temperatura ambiente)
Rango de voltaje MPP(Voltaje de batería +2V)~72V(Voltaje de batería +2V)~72V(Voltaje de batería +2V)~72V(Voltaje de batería +2V)~108V
Potencia nominal de carga260W/12V390W/12V1040W/24V1040W/24V
520W/24V780W/24V
Eficiencia máxima de conversión98.30%98.60%98.60%98.60%
Eficiencia a plena carga96.40%96.60%96.50%96.50%
Autoconsumo≤35mA(12V)  ≤22mA(24V)
Voltaje constante de salidas 1/2DC 12V/24V (configurable)
Potencia nominal de cargaSalida 1:100W ; Salida 2:36W
Eficiencia máxima de conversión de cargaSalida 1:98.9%; Salida 2:97.1%
Eficiencia de conversión a plena cargaSalida 1:97.4%; Salida 2:96.0%
Modo sin bateríaSoportado
Precisión del voltaje de salida de carga12VDC:Salida 1≤0.4%; Salida 2≤ 0.1%
24VDC:Salida 1≤0.9%; Salida 2≤ 1.1%
Voltaje de ondulación de carga100mV
Corriente de ondulación de carga200mA
Tasa de ajuste de carga≤1%
Tasa de ajuste LINEAL<0.5%
Compensación de temperatura (para batería de plomo-ácido)-3mV/℃/2V(Por defecto)
Toma de tierraNegativo común
Interface de comunicaciónRS485(RJ45)
Rango de temperatura de funcionamiento-30℃~+65℃ (cuando la temperatura de trabajo alcance los 50 ℃, la potencia de carga se reducirá de manera adecuada; no se admite el funcionamiento a plena carga)
Humedad relativa< 95% (N.C.)
GabineteIP30
Dimensiones (LxAnxAl)(mm)173×158×77.1178×162×80.1213.2×192×96.6213.2×192×96.6
Peso neto1.3kg1.5kg2.0kg2.0kg
