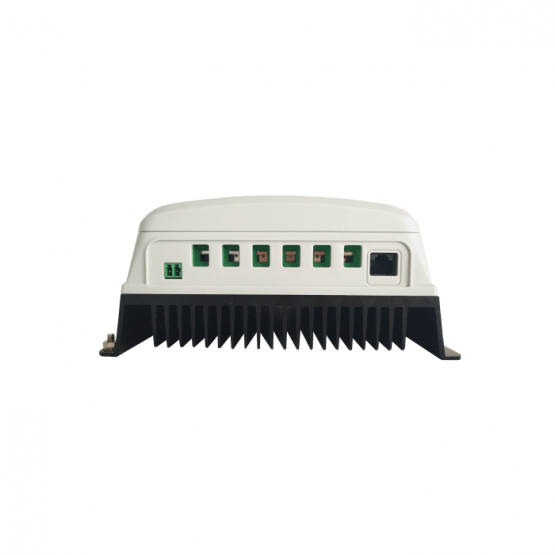

La serie XTRA son controladores de carga avanzados con seguimiento del punto de máxima potencia (MPPT), para sistemas fotovoltaicos fuera de la red, con unidades de visualización opcionales (XDB1 / XDS1 / XDS2). Para maximizar la captación de energía de los paneles fotovoltaicos y minimizar al mismo tiempo la pérdida de energía dentro de una amplia gama de condiciones de operación, la serie XTRA aplica un algoritmo inteligente avanzado que resulta en una carga eficiente hasta un 30% más alta, en comparación con una modulación de ancho de pulso convencional (PWM).

La función de protección de límite en la corriente de carga y potencia de carga, así como la función de reducción automática de potencia a alta temperatura garantizan la estabilidad del sistema incluso con una potencia fotovoltaica excesiva y condiciones de sobretemperatura. La clase de protección IP32 y el puerto de comunicación RS485 aislado mejoran aún más la confiabilidad del controlador bajo diferentes requisitos de aplicación.

Los controladores de la serie XTRA incorporan un algoritmo de carga de tres etapas autoadaptativo basado en un circuito de control digital, que prolonga de manera efectiva la vida útil de la batería y mejora significativamente el sistema actuación. También cuenta con una amplia protección electrónica para sobrecarga, sobredescarga, polaridad inversa de batería y FV, etc. para garantizar la sostenibilidad y durabilidad del sistema solar fuera de la red.

CARACTERÍSTICAS

  • La tecnología MPPT avanzada y la velocidad de seguimiento ultrarrápida están garantizadas hasta en un 99.5%
  • La máxima eficiencia de transferencia de CC / CC es tan alta como 98%, la eficiencia de transferencia de carga completa es de hasta 97.4%
  • Amplio rango de voltaje de operación MPP
  • Protección de baja temperatura y función de autoactivación para la carga de la batería de litio
  • Limite la potencia de carga y corriente por encima del rango nominal
  • Función de estadísticas de energía en tiempo real
  • Múltiples modos de trabajo de carga
  • Protección electrónica completa
  • Compatible con baterías de plomo ácido y de iones de litio
  • Protección contra sobretemperatura y degradación de potencia en temperaturas más altas
  • Unidades de visualización LCD opcionales (XDB1 / XDS1 / XDS2) y accesorios
  • Componentes de alta calidad y baja tasa de fallas de ST o IR para garantizar la vida útil
  • Puerto de comunicación RS485 aislado con salida protegida de 5V / 200mA, con protocolo Modbus estándar
  • Monitoreo y ajuste de parámetros a través de aplicación de celular o software de PC
  • Diseño a prueba de polvo e impermeable con protección IP32
  • Certificación CE (LVD IEC62109, EMC EN3 / 1-6-61000)



MODOS DE TRABAJO:

1. Modo manual: En este modo, el usuario puede encender o apagar la carga con las teclas, sin importar si es de día o de noche.
2. Control de luz: Cuando la luz del sol desaparece el controlador enciende la carga para operación. Cuando aparece la luz del sol el controlador apaga la salida para detener el funcionamiento de la carga.
3. Control de luz + control por tiempo 1: El proceso de inicio es el mismo que en el control de luz pura. Después de funcionar durante un período de tiempo configurable la carga deja de funcionar automáticamente.
4. Control de luz + control por tiempo 2: El proceso de apagado es el mismo que en el control de luz pura. La carga permanece conectada durante un período de tiempo antes de que aparezca la luz del sol.



FUNCIONES DE PROTECCIÓN INCORPORADAS

  • Protección de limitación de potencia de entrada: Cuando la potencia del panel solar excede la potencia nominal, el controlador limitará la potencia del panel solar por debajo de la potencia nominal para evitar que las corrientes excesivamente grandes dañen el controlador y entren en carga limitada de corriente.
  • Protección de conexión inversa de la batería: Si la batería está conectada a la inversa, el sistema simplemente no funcionará para evitar quemar el controlador contra.
  • Protección de alto voltaje de entrada fotovoltaica: Si el voltaje en el lado de entrada de paneles solares es demasiado alto, el controlador cortará automáticamente la entrada fotovoltaica.
  • Protección de cortocircuito de la entrada fotovoltaica: Si el lado de la entrada fotovoltaica se cortocircuita, el controlador detendrá la carga, y cuando se solucione el problema del cortocircuito, la carga se reanudará automáticamente.
  • Protección de conexión inversa de entrada fotovoltaica: Cuando el conjunto fotovoltaico está conectado a la inversa, el controlador no se descompone, y cuando se resuelve el problema de conexión, se reanuda el funcionamiento normal.
  • Protección de sobrecarga de consumos: Cuando la potencia de los consumos excede el valor nominal, la carga entrará en protección de retardo.
  • Protección contra cortocircuitos de consumos: Cuando la carga se cortocircuita, el controlador puede implementar protección de manera rápida y oportuna e intentará volver a encender la carga después de un tiempo de retraso.
  • Protección de carga inversa en la noche: Esta función de protección puede evitar efectivamente que la batería se descargue a través del panel solar por la noche.
  • Protección contra sobretemperatura: Cuando la temperatura del controlador excede el valor establecido, disminuirá la potencia de carga o detendrá la carga.
  • Protección de descargas atmosféricas TVS: Un diodo de supresión de voltaje transitorio (TVS) puede responder a transitorios de sobretensión más rápido que otros componentes comunes de protección contra sobrevoltaje como varistores o tubos de descarga de gas (GDT). Estos transitorios rápidos de sobretensión están presentes en todas las redes de distribución y pueden ser causados por eventos internos o externos, como rayos o arcos motores.



Peso1,96 kg
Dimensiones30 × 20 × 10 cm

Especificaciones

ModeloXTRAXTRAXTRAXTRAXTRAXTRAXTRAXTRAXTRAXTRA
1206N2206N1210N2210N3210N4210N3215N4215N3415N4415N
Especificaciones Eléctricas
Voltaje nominal del sistema12/24VDC Auto12/24/36/48VDC Auto12/24/36/48VDC Auto
Corriente de carga nominal10A20A10A20A30A40A30A40A30A40A
Corriente nominal de descarga10A20A10A20A30A40A30A40A30A40A
Rango de voltaje de batería8~32V8~68V8~68V
Max. voltaje a circuito abierto FV60V100V150V
46V92V138V
Rango de voltaje MPPT(voltaje de batería +2V)~36V(voltaje de batería +2V)~72V(voltaje de batería +2V)~108V
390/12520/12
Max. potencia de entrada FV (W/V)130/12260/12130/12260/12390/12520/12390/12520/12780/241040/24
260/24520/24260/24520/24780/241040/24780/241040/241170/361560/36
1560/482080/48
Voltaje de ecualizaciónSellada: 14.6V; Inundada: 14.8V; User: 17~9V
Voltaje boostGel:14.2V; Sellada:14.4V; Inundada:14.6V; User: 17-9V
Voltaje de flotaciónGel /Sellada /Inundada: 13.8V; User: 17~9V
Reconexión por bajo voltajeGel /Sellada /Inundada: 12.6V; User: 17~9V
Desconexión por bajo voltajeGel /Sellada /Inundada: 11.1V; User: 17~9V
Autoconsumo≤14mA(12V)≤35mA(12V)≤35mA(12V)≤16mA(36V)
≤15mA(24V)≤22mA(24V)≤22mA(24V)≤16mA(48V)
Caída de voltaje del circuito de descarga≤0.23V
Coeficiente de compensación de temperatura-3mV/0C/2V (por defecto)
Toma de tierraNegativo en común a tierra
Interfaz RS4855VDC/200mA (RJ45)
Tiempo de retroiluminación LCD60S (por defecto)
Especificaciones Mecánicas
Dimensiones (mm)175×143×48217×158×56.5175×143×48217×158×56.5230×165×63255×185×67.8255×187×75.7255×189×83.2
Dimensiones de montaje (mm)120×134160×149120×134160×149173×156200×176200×178200×180
Tamaño del orificio de montajeΦ5mm
Terminal12AWG(4mm2)6AWG(16mm2)12AWG(4mm2)6AWG(16mm2)6AWG(16mm2)6AWG(16mm2)6AWG(16mm2)6AWG(16mm2)
Cable recomendado12AWG(4mm2)10AWG(6mm2)12AWG(4mm2)10AWG(6mm2)8AWG(10mm2)6AWG(16mm2)8AWG(16mm2)6AWG(16mm2)
Peso0.57kg0.96kg0.57kg0.96kg1.31kg1.70kg2.07kg2.47kg
Parámetros Ambientales
Temperatura ambiente de trabajo

(potencia nominal sin reducción)

-25℃~+50℃(LCD);-30℃~+50℃(Sin LCD)
Temperatura de almacenamiento-200C~+700C
Humedad relativa≤ 95% , N.C.
RecintoIP33
Grado de contaminaciónPD2
Certificaciones
SeguridadEN/IEC62109-1
EMC (Inmunidad de emisión)EN61000-6-3/EN61000-6-1
FCC47 CFR Part 15, Subpart B
Rendimiento y funciónIEC62509
ROHSIEC62321-3-1
