MPPT: Seguimiento ultrarrápido del Punto de Máxima Potencia

Gracias a la continua monitorización de la tensión y corriente de salida de sus paneles solares (FV), la tecnología MPPT (Seguimiento ultrarrápido del Punto de Máxima Potencia, por sus siglas en inglés) garantiza la recogida y almacenamiento de cada partícula de energía disponible en sus paneles. La ventaja de este proceso se hace más evidente cuando el cielo está parcialmente nuboso y la intensidad de la luz cambia constantemente.





Seguimiento y control a distancia

Realice el seguimiento y control a distancia de la multitud de opciones de su cargador MPPT SmartSolar sincronizándolo con su smartphone u otro dispositivo mediante VictronConnect. Si su instalación está conectada al Portal de Gestión Remota de Victron (VRM), también tendrá acceso a toda la potencia de su MPPT, en cualquier momento y en cualquier lugar; ambos servicios son gratuitos. En el caso de instalaciones remotas, aun cuando no haya conexión a internet o señal de teléfono disponible, podrá controlar su MPPT mediante Bluetooth conectándolo a un dispositivo LoRaWAN(red de área amplia de largo alcance), disponible opcionalmente.





Salida de carga

La función inteligente Salida de carga evita los daños que se producen cuando una batería se queda «vacía». Se puede configurar la tensión a la que el SmartSolar debe desconectar la carga, evitando así un drenaje excesivo de sus baterías. Y aquí está el truco ingenioso: SmartSolar intentará recargar la batería al 100% todos los días. Si no pudiera hacerlo, como en caso de periodos de mal tiempo, elevará la tensión de desconexión diariamente hasta que lo consiga. A esta característica la llamamos BatteryLife, porque mantiene la salud de su batería y amplia su vida útil.

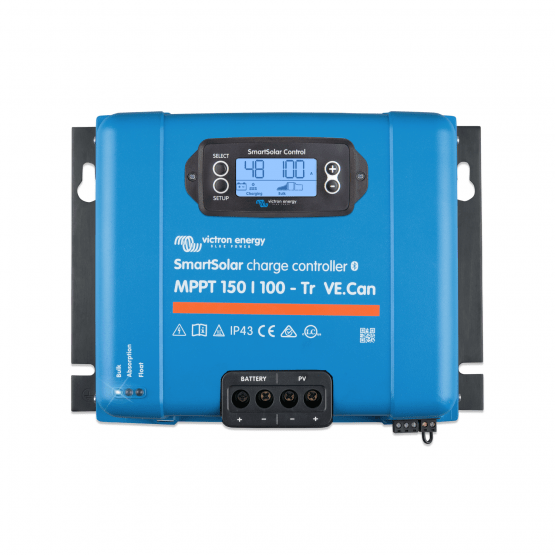

Pantalla de control SmartSolar opcional

Al añadir la pantalla de control SmartSolar, podrá comprobar de un vistazo el estado de su cargador y el nivel de almacenamiento de la batería. Sólo tiene que conectarlo al panel frontal de su cargador MPPT para monitorizar el cargador en tiempo real y para configurar sus opciones.





Conexión en cadena de unidades adicionales

El cargador SmartSolar VE.Can dispone de puertos CAN bus. Esto permite la comunicación con otros cargadores SmartSolar VE.Can. Las unidades adicionales simplemente se conectan en cadena unas a otras con un solo cable RJ45 entre cada una de ellas.



CARACTERÍSTICAS PRINCIPALES

Bluetooth Smart integrado:
La solución inalámbrica para configurar, controlar, actualizar y sincronizar los controladores de carga SmartSolar.

Seguimiento ultrarrápido del Punto de Máxima Potencia (MPPT):
Especialmente con cielos nubosos, cuando la intensidad de la luz cambia continuamente, un controlador MPPT ultrarrápido mejorará la recogida de energía hasta en un 30%, en comparación con los controladores de carga PWM, y hasta en un 10% en comparación con controladores MPPT más lentos.

Detección avanzada del Punto de Máxima Potencia en caso de nubosidad parcial:
En caso de nubosidad parcial, pueden darse dos o más puntos de máxima potencia (MPP) en la curva de tensión de carga.
Los MPPT convencionales suelen seleccionar un MPP local, que no necesariamente es el MPP óptimo.
El innovador algoritmo de SmartSolar maximizará siempre la recogida de energía seleccionando el MPP óptimo.

Excepcional eficiencia de conversión:
Sin ventilador. La eficiencia máxima excede el 98%.

Algoritmo de carga flexible:
Un algoritmo de carga totalmente programable y ocho algoritmos de carga preprogramados, que se pueden elegir con un selector giratorio (consulte más información en el manual).

Amplia protección electrónica:
Protección de sobretemperatura y reducción de potencia en caso de alta temperatura.
Protección de cortocircuito y polaridad inversa en los paneles FV.
Protección de corriente inversa FV.

Sensor de temperatura interna:
Compensa la tensión de carga de absorción y flotación, en función de la temperatura.

Sensor opcional de la tensión y de la temperatura externas de la batería vía Bluetooth:
Se puede usar un sensor Smart Battery Sense o un monitor de baterías BMV-712 Smart para comunicar la tensión y la temperatura de la batería a uno o más controladores de carga SmartSolar.

VE.Can: la solución de controlador múltiple :
Con VE.Can se pueden sincronizar hasta 25 unidades.

VE.Direct o VE.Can:
Para una conexión de datos con cable a un panel Color Control GX, otros productos GX, un PC u otros
dispositivos.

On/Off remoto:
Para conectarse a un VE.BUS BMS, por ejemplo.

Relé programable:
Se puede programar (entre otros, con un teléfono inteligente) para activar una alarma u otros eventos.

Opcional: pantalla LCD conectable Simplemente retire el protector:
de goma del enchufe de la parte frontal del controlador y conecte la pantalla.

Peso 6.2 kg
Dimensiones 33 × 29 × 16 cm

Especificaciones

CONTROLADOR DE CARGA SMARTSOLAR CON INTERFAZ VE.CAN 150/70 VE.Can 150/85 VE.Can 150/100 VE.Can
Tensión de la batería Selección automática 12, 24 ó 48 V (36 V Manual)
Corriente de carga nominal 70A 85A 100A
Potencia FV nominal, 12V 1a,b) 1000W 1200W 1450W
Potencia FV nominal, 24V 1a,b) 2000W 2400W 2900W
Potencia FV nominal, 36V 1a,b) 3000W 3600W 4350W
Potencia FV nominal, 48V 1a,b) 4000W 4900W 5800W
Máxima corriente de corto circuito FV 2) 50A (máx. 30A por conector MC4) 70A (máx. 30A por conector MC4)
Tensión máxima del circuito abierto FV 150 V máximo absoluto en las condiciones más frías
145 V en arranque y funcionando al máximo
Eficacia máxima 98%
Autoconsumo Menos de 35 mA a 12 V / 20 mA a 48 V
Tensión de carga de «absorción» Valores predeterminados: 14,4 / 28,8 / 43,2 / 57,6V
(Regulable con: selector giratorio, pantalla, VE.Direct o Bluetooth)
Tensión de carga de «flotación» Valores predeterminados: 13,8 / 27,6 / 41,4 / 55,2V
(Regulable con: selector giratorio, pantalla, VE.Direct o Bluetooth)
Tensión de carga de «ecualización» Valores predeterminados: 16,2V / 32,4V / 48,6V / 64,8V (regulable)
Algoritmo de carga Variable multietapas (ocho algoritmos preprogramados) o algoritmo definido por el usuario
Compensación de temperatura -16 mV / -32 mV / -64 mV / °C
Protección Polaridad inversa/Cortocircuito de salida/Sobretemperatura
Temperatura de trabajo De -30 a +60 °C (potencia nominal completa hasta los 40 °C)
Humedad 95%, sin condensación
Altura máxima de trabajo 5.000 m (potencia nominal completa hasta los 2.000 m)
Condiciones ambientales Para interiores, no acondicionados
Grado de contaminación PD3
Puerto de comunicación de datos VE.Can, VE.Direct o Bluetooth
Interruptor on/off remoto Sí (conector bifásico)
Relé programable DPST  Capacidad nominal CA 240 V AC / 4 A Capacidad nominal CC 4A hasta 35VCC, 1A hasta 60VCC
Funcionamiento en paralelo Sí, funcionamiento sincronizado en paralelo con VE.Can o Bluetooth
CARCASA
Color Azul (RAL 5012)
35 mm² / AWG2 (modelos Tr) 35 mm² / AWG2 (modelos Tr)
Terminales FV 3) Dos pares de conectores MC4 (modelos MC4) Tres pares de conectores MC4 (modelos MC4)
Bornes de la batería 35mm² / AWG2
Grado de protección IP43 (componentes electrónicos), IP22 (área de conexión)
Peso 3 kg 4,5 kg
Dimensiones (al x an x p) en mm Modelos Tr: 185 x 250 x 95 mm
Modelos MC4: 215 x 250 x 95 mm
Modelos Tr: 216 x 295 x 103
Modelos MC4: 246 x 295 x 103
NORMAS
Seguridad EN/IEC 62109-1, UL 1741, CSA C22.2
1a) Si se conecta más potencia FV, el controlador limitará la entrada de potencia.
1b) La tensión FV debe exceder Vbat + 5V para que arranque el controlador. Una vez arrancado, la tensión FV mínima será de Vbat + 1V.
2)   Un generador fotovoltaico con una corriente de cortocircuito más alta puede dañar el controlador.
3) Modelos MC4: se podrían necesitar varios pares de separadores para conectar en paralelo las cadenas de paneles solares
Corriente máximo por conector MC4: 30A (los conectores MC4 están conectados en paralelo a un rastreador MPPT)
