Este controlador puede monitorear la energía generada por los paneles solares rastreando los valores más altos de voltaje y corriente (VI) en tiempo real, permitiendo que el sistema cargue las baterías con la máxima potencia. Está diseñado para ser utilizado en sistemas fotovoltaicos solares aislados de la red eléctrica para coordinar el funcionamiento del panel solar, la batería y la carga funcionando como unidad de control central en sistemas fotovoltaicos aislados de la red.

CARACTERÍSTICAS

  • Con la tecnología avanzada de seguimiento de doble pico o pico múltiple, cuando el panel solar se ensombrece o parte del panel falla, lo que da como resultado múltiples picos en la curva I-V, el controlador todavía puede seguir con precisión el punto de máxima potencia.
  • El algoritmo de seguimiento del punto de máxima potencia incorporado puede mejorar significativamente la eficiencia de utilización de energía de los sistemas fotovoltaicos y aumentar la eficiencia de carga en un 15% a 20% en comparación con el método PWM convencional.
  • La combinación de múltiples algoritmos de seguimiento permite un seguimiento preciso del punto de trabajo óptimo en la curva I-V en un tiempo extremadamente corto.
  • Eficiencia de seguimiento de MPPT óptima de hasta 99.9%.
  • Tecnología avanzada de suministro digital de energía aumenta la eficiencia de conversión del circuito hasta un 98%.
  • Programa de carga para diferentes tipos de baterías, incluye baterías de gel, baterías selladas, baterías abiertas, baterías de litio, etc.
  • Admite el arranque instantáneo de grandes cargas capacitivas.
  • Reconoce automáticamente el voltaje de la batería.
  • Indicadores LED de falla y la pantalla LCD pueden mostrar información sobre anormalidades ayudando a los usuarios a identificar rápidamente las fallas del sistema.
  • Función de almacenamiento de datos históricos con almacenaje hasta por un año.
  • Admite el protocolo Modbus estándar, satisfaciendo diferentes requerimientos de comunicación.
  • Con la función de compensación de temperatura, el controlador puede ajustar automáticamente los parámetros de carga y descarga para prolongar la vida útil de la batería.
  • Protección de descargas atmosféricas TVS.

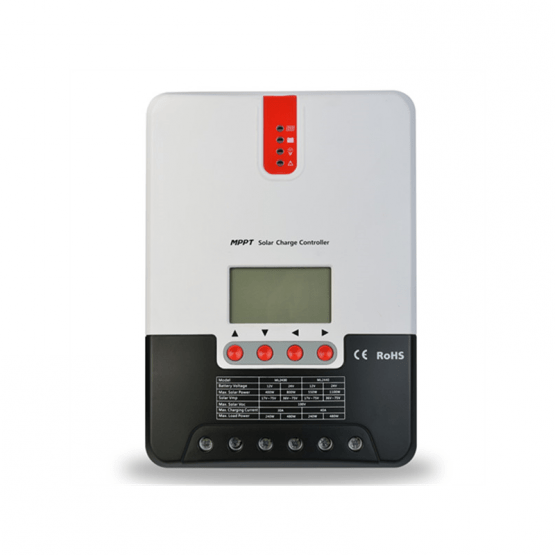

1.  Indicador de Carga
2.  Indicador de Batería
3.  Indicador de Consumos
4.  Indicador de Anomalía
5.  Pantalla LCD
6.  Teclas de Funciones

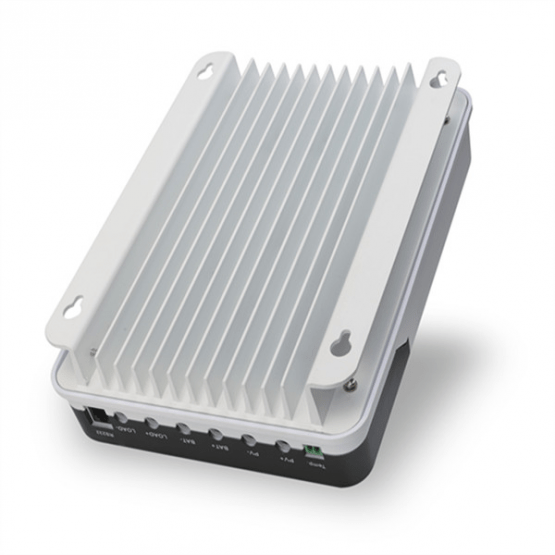

7.  Orificio de Instalación
8.  Entrada «+» de Panel Solar
9.  Entrada «-» de Panel Solar
10.  Conexión»+» de Batería
11.  Conexión «-» de Batería
12.  Conexión «+» a Consumos
13.  Conexión «-» a Consumos
14.  Conexión Sensor de Temperatura
15.  Interface de Comunicación RS232






CINCO MODOS DE TRABAJO:

1. Control de luz pura (0): Cuando la luz del sol desaparece y la intensidad de la luz cae al punto inicial (control de luz apagado), el controlador inicia un retraso de 10 minutos (configurable) para confirmar la señal de inicio y luego enciende la carga para operación. Cuando emerge la luz del sol y la intensidad de la luz alcanza el punto de inicio, el controlador inicia un retardo de 1 minuto (fijo) para confirmar la señal de apagado y luego apaga la salida para detener el funcionamiento de la carga.
2. Control de luz + control de tiempo (1 a 14): El proceso de inicio es el mismo que el control de luz pura. Después de funcionar durante un período de tiempo preestablecido (configurable de 1 a 14 horas), la carga deja de funcionar automáticamente.
3. Modo manual (15): En este modo, el usuario puede encender o apagar la carga con las teclas, sin importar si es de día o de noche.
4. Modo de depuración (16): Cuando el voltaje del panel solar es más alto que el voltaje de «control de luz apagada», apaga la carga inmediatamente; cuando el voltaje del panel solar es menor que el voltaje de «control de luz encendida», enciende la carga inmediatamente.
5. Normal encendido (17): La carga energizada se mantiene en estado de salida.



FUNCIONES DE PROTECCIÓN INCORPORADAS

  • Protección de limitación de potencia de entrada: Cuando la potencia del panel solar excede la potencia nominal, el controlador limitará la potencia del panel solar por debajo de la potencia nominal para evitar que las corrientes excesivamente grandes dañen el controlador y entren en carga limitada de corriente.
  • Protección de conexión inversa de la batería: Si la batería está conectada a la inversa, el sistema simplemente no funcionará para evitar quemar el controlador contra.
  • Protección de alto voltaje de entrada fotovoltaica: Si el voltaje en el lado de entrada de paneles solares es demasiado alto, el controlador cortará automáticamente la entrada fotovoltaica.
  • Protección de cortocircuito de la entrada fotovoltaica: Si el lado de la entrada fotovoltaica se cortocircuita, el controlador detendrá la carga, y cuando se solucione el problema del cortocircuito, la carga se reanudará automáticamente.
  • Protección de conexión inversa de entrada fotovoltaica: Cuando el conjunto fotovoltaico está conectado a la inversa, el controlador no se descompone, y cuando se resuelve el problema de conexión, se reanuda el funcionamiento normal.
  • Protección de sobrecarga de consumos: Cuando la potencia de los consumos excede el valor nominal, la carga entrará en protección de retardo.
  • Protección contra cortocircuitos de consumos: Cuando la carga se cortocircuita, el controlador puede implementar protección de manera rápida y oportuna e intentará volver a encender la carga después de un tiempo de retraso. Esta protección se puede llevar a cabo hasta 5 veces por día. Los usuarios también pueden abordar manualmente el problema de cortocircuito cuando encuentran que la carga está en cortocircuito a través de los códigos de anormalidad en la página de análisis de datos del sistema.
  • Protección de carga inversa en la noche: Esta función de protección puede evitar efectivamente que la batería se descargue a través del panel solar por la noche.
  • Protección contra sobretemperatura: Cuando la temperatura del controlador excede el valor establecido, disminuirá la potencia de carga o detendrá la carga.
  • Protección de descargas atmosféricas TVS: Un diodo de supresión de voltaje transitorio (TVS) puede responder a transitorios de sobretensión más rápido que otros componentes comunes de protección contra sobrevoltaje como varistores o tubos de descarga de gas (GDT). Estos transitorios rápidos de sobretensión están presentes en todas las redes de distribución y pueden ser causados por eventos internos o externos, como rayos o arcos motores.



Especificaciones

Modelo ML2440N
Voltaje del sistema 12V/24V Auto
Pérdida sin carga 0.7 W to 1.2W
Voltaje de Batería 9 to 35
Max. voltaje de entrada solar 100V (25°C), 90V (-25°C)
Max. rango de voltaje punto de potencia Voltaje de batería +2V to 75V
Corriente de carga nominal 40A
Corriente de consumo nominal 20A
Max. capacidad de carga capacitiva 10000uF
Max. potencia de entrada del sistema fotovoltaico 550W/ 12V
1100W/ 24V
Eficiencia de conversión ≤ 98%
Eficiencia de seguimiento MPPT > 99%
Factor de compensación de temperatura -3.0mv/ °C/ 2V (default)
Toma de tierra Negativo Común
Temperatura de operación -35°C to +45℃
Grado de protección IP32
Peso 2kg
Método de comunicación RS232
Altitud ≤ 3000m
Dimensiones 238*173*72.5mm
