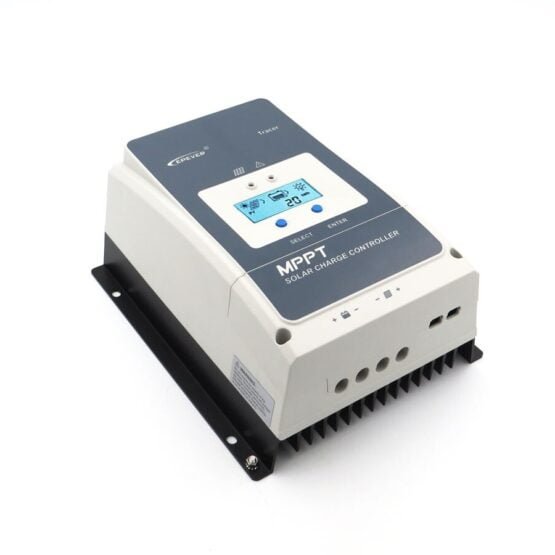

Regulador de Carga Solar Tracer MPPT 200V 60A 12/24/36/48V

El controlador de la serie Tracer AN, basado en tecnología de rectificación síncrona multifásica (MSRT) y algoritmo de control MPPT avanzado, con arquitectura de procesador de doble núcleo y diseño negativo común, tiene las características de alta velocidad de respuesta, alta confiabilidad y alto estándar industrial. MSRT puede garantizar una eficiencia de conversión muy alta en cualquier potencia de carga, lo que mejora drásticamente la eficiencia energética del sistema solar. El algoritmo de control MPPT avanzado minimiza la tasa máxima de pérdida del punto de potencia y el tiempo de pérdida, para garantizar la eficiencia de seguimiento, la velocidad correspondiente y una alta eficiencia de conversión a alta o baja potencia, de modo que en cualquier situación, los productos Tracer AN puedan rastrear rápidamente la potencia máxima punto (MPP) del campo fotovoltaico para obtener la máxima energía del panel. La función de limitación de la potencia y corriente de carga y la función de reducción de potencia automática garantizan completamente la estabilidad cuando se trabaja con módulos fotovoltaicos de gran tamaño y funcionan en entornos de alta temperatura.

Con el modo de carga adaptativo de tres etapas basado en el circuito de control digital, los controladores de la serie Tracer AN pueden prolongar de manera efectiva el ciclo de vida de la batería y mejorar significativamente el rendimiento del sistema. Los relés de control automático de carga, servicios públicos o generador facilitan la composición del sistema de energía híbrida. Las protecciones electrónicas completas, incluida la sobrecarga, la sobredescarga y la protección de polaridad inversa fotovoltaica, garantizan de manera eficaz el funcionamiento más seguro y confiable del sistema solar durante un tiempo de servicio más prolongado. La interfaz RS485 aislada con protocolo de comunicación MODBUS estándar y fuente de alimentación de 5 V facilita al cliente expandir la aplicación, admite hasta 6 unidades cargando en paralelo para expandir el sistema y cumplir con diferentes requisitos de monitoreo, por lo que puede ser ampliamente utilizado para diversas aplicaciones. , p.ej RV solar, sistema doméstico y monitoreo de campo, etc.

CARACTERÍSTICAS

• Certificación CE (LVD EN / IEC62109, EMC EN61000-6-1 / 3)
• Componentes de alta calidad y baja tasa de fallas marca ST e Infineon para garantizar la vida útil del producto
• Tecnología MPPT avanzada y velocidad de seguimiento ultrarrápida, con una eficiencia de seguimiento no inferior al 99,5%
• La eficiencia de transferencia CC / CC máxima es tan alta como 98,6% ★, la eficiencia a plena carga es de hasta 98% ★
• El algoritmo de control MPPT avanzado minimizará la pérdida de MPP tasa y tiempo de pérdida
• Precisión del reconocimiento y seguimiento en el punto más alto de múltiples picos MPP
• Rango amplio de voltaje de funcionamiento MPP.
• Sistema de control automático para limitar la potencia de carga y la corriente al superar el valor nominal.
• Admite 4 opciones de carga: sellado, gel, inundado y definido por el usuario.
• Admite baterías de plomo-ácido y litio.
• Registro de energía en tiempo real y función estadística
• Función automática de reducción de energía por sobrecalentamiento
• Cien por ciento de funcionamiento a plena carga en el rango de temperatura del entorno de trabajo en carga y descarga
• Admite hasta 6 unidades en paralelo para expandir el sistema
• La primera y la segunda desconexión del control de carga contienen dos contactos de relé
• Diseño de relé para el control automático de la red pública y del generador
• Los relés de autocontrol de la red pública o del generador facilitan la composición del sistema de energía híbrida
• Los sensores de temperatura y voltaje remotos recolectan datos precisos de la temperatura y el voltaje de la batería
• Puerto RS485 aislado con 5VDC / 200mA para proteger la salida de dispositivos sin energía con protocolo MODBUS

FUNCIONES DE PROTECCIÓN INCORPORADAS

• Protección de limitación de potencia de entrada: Cuando la potencia del panel solar excede la potencia nominal, el controlador limitará la potencia del panel solar por debajo de la potencia nominal para evitar que las corrientes excesivamente grandes dañen el controlador y entren en carga limitada de corriente.
• Protección de conexión inversa de la batería: Si la batería está conectada a la inversa, el sistema simplemente no funcionará para evitar quemar el controlador contra.
• Protección de alto voltaje de entrada fotovoltaica: Si el voltaje en el lado de entrada de paneles solares es demasiado alto, el controlador cortará automáticamente la entrada fotovoltaica.
• Protección de cortocircuito de la entrada fotovoltaica: Si el lado de la entrada fotovoltaica se cortocircuita, el controlador detendrá la carga, y cuando se solucione el problema del cortocircuito, la carga se reanudará automáticamente.
• Protección de conexión inversa de entrada fotovoltaica: Cuando el conjunto fotovoltaico está conectado a la inversa, el controlador no se descompone, y cuando se resuelve el problema de conexión, se reanuda el funcionamiento normal.
• Protección de sobrecarga de consumos: Cuando la potencia de los consumos excede el valor nominal, la carga entrará en protección de retardo.
• Protección contra cortocircuitos de consumos: Cuando la carga se cortocircuita, el controlador puede implementar protección de manera rápida y oportuna e intentará volver a encender la carga después de un tiempo de retraso.
• Protección de carga inversa en la noche: Esta función de protección puede evitar efectivamente que la batería se descargue a través del panel solar por la noche.
• Protección contra sobretemperatura: Cuando la temperatura del controlador excede el valor establecido, disminuirá la potencia de carga o detendrá la carga.
• Protección de descargas atmosféricas TVS: Un diodo de supresión de voltaje transitorio (TVS) puede responder a transitorios de sobretensión más rápido que otros componentes comunes de protección contra sobrevoltaje como varistores o tubos de descarga de gas (GDT). Estos transitorios rápidos de sobretensión están presentes en todas las redes de distribución y pueden ser causados por eventos internos o externos, como rayos o arcos motores.
