El X3 Mega es un inversor de conexión a red, trifásico y sin transformador, que se encarga de sincronizarse con la red eléctrica de la compañía de electricidad para aportar a los consumos la energía generada por los paneles solares. Incorpora cuatro reguladores MPPT con una eficiencia de 98.4%, protección IP66 y diversos protocolos de comunicaciones, tanto para poder monitorizar su funcionamiento como para comunicarse con el accesorio medidor de energía.

Este inversor permite inhibir la inyección a la red externa cuando la generación solar es mayor al consumo interno de la vivienda mediante un accesorio medidor de energía adicional. Esta función es útil en zonas donde aún no esta permitido inyectar energía en la red externa de la compañía de servicio eléctrico.



  • Eficiencia máxima de 98.4%
  • Amplio rango de voltaje de entrada solar entre 180 y 1000Vdc
  • Incorpora 6 rastreadores MPPT independientes y hasta 12 entradas
  • Soporta hasta 150 % de entrada solar y 110 % de salida CA
  • Corriente máxima 32A x cada entrada MPPT
  • Nivel de protección IP66, apto para exterior
  • Diseño sin transformador, compacto y liviano
  • Control de reducción de potencia para inyección cero (requiere medidor de energía adicional)
  • Múltiples protecciones: Sobre voltaje, bajo voltaje, protección de tierra, anti isla, sobrecarga, sobre temperatura y protección RCD, etc
  • Protecciones contra descargas atmosféricas SPD CC y CA integradas (Tipo II)
  • Fácil instalación y mantenimiento mediante conexión Plug & Play
  • Operación segura gracias al interruptor de CC integrado
  • Monitoreo remoto mediante accesorio WIFI (opcional)
  • Acceso libre al portal de monitoreo
  • Aplicación de monitoreo para teléfonos móviles
  • Certificaciones IEC62109, IEC62116, VDE4105, VDE126, AS4777, EN50438, IEC61000
  • 5 años de garantía estándar

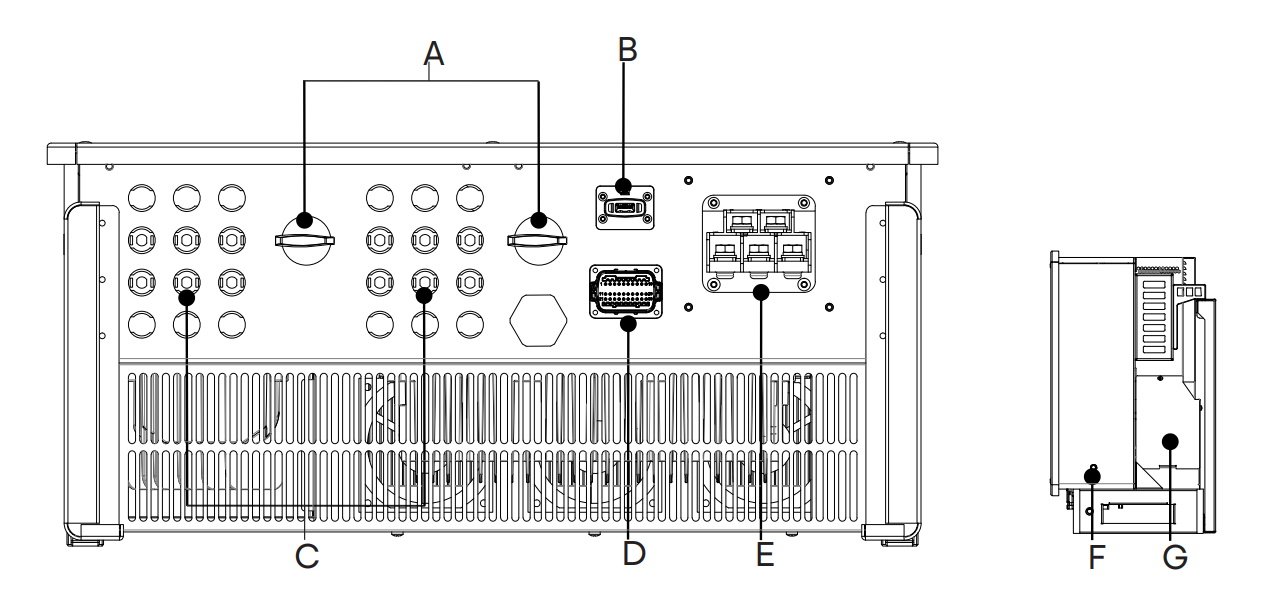

A – Interruptores de entrada solar
B – Pocket WiFi / LAN / 4G (opcional)
C – Conectores fotovoltaicos MC4
D – RS 485 / Meter / DRM (opcional)
E – Conexión corriente alterna
F – Conexión de tierra
G – Ventiladores internos



Peso 48 kg

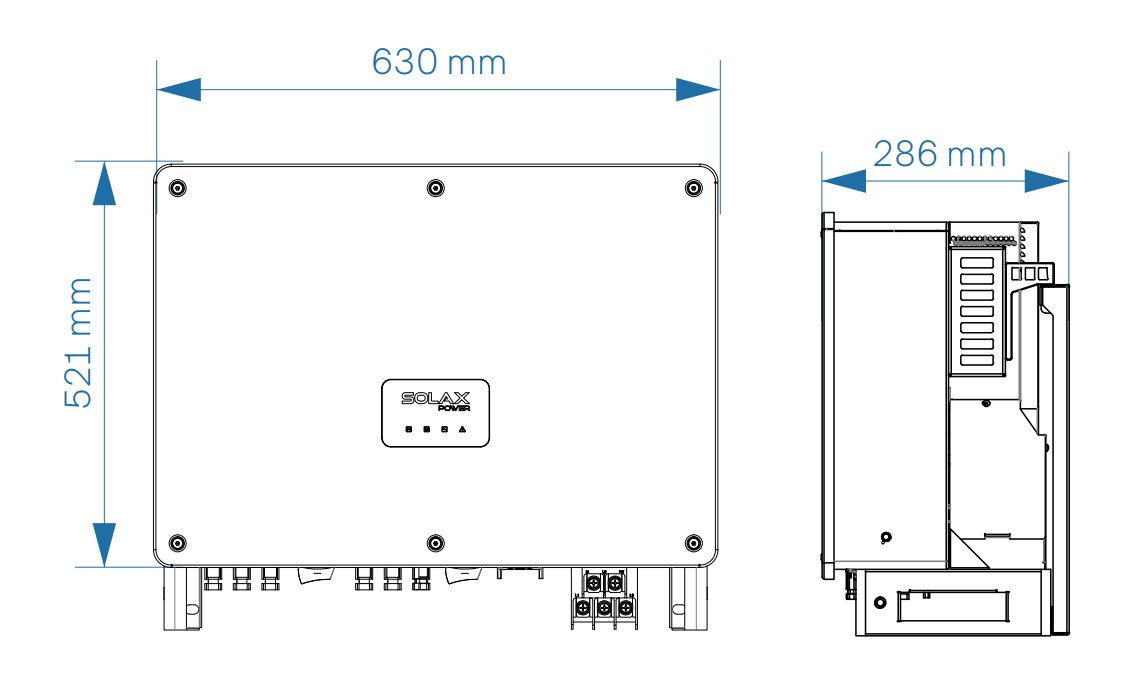

Dimensiones 70 × 60 × 35 cm

Especificaciones

X3-MGA-40K-G2 X3-MGA-50K-G2 X3-MGA-60K-G2
ENTRADA CC
Potencia máxima de entrada fotovoltaica [kWp] 60 75 90
Voltaje máximo de entrada fotovoltaica [V] 1100
Voltaje de arranque [V] 200
Voltaje nominal de entrada [V] 600
Rango de voltaje del rastreador MPP [V] 180~1000
Nº de rastreadores MPP 4 5 6
Cadenas por rastreador MPP 2 2 2
Corriente máxima de entrada por MPPT [A] 32
Corriente máxima de cortocircuito por MPPT [A] 46
SALIDA DE CA
Potencia nominal de salida de CA [kW] 40 50 60
Corriente nominal de salida de CA [A] 60.6 / 58 75.8 / 72.5 90.9 / 87
Potencia máxima aparente de salida de CA [kVA] 44 55 66
Corriente máxima de salida de CA [A] 66.7 / 63.8 83.3 / 79.7 100 / 95.7
Voltaje nominal CA [V] 220/380V, 230/400V, 3/N/PE, 3/PE
Frecuencia nominal de la red [Hz] 50/60
Desplazamiento de factor de potencia 0.8 leading ~ 0.8 lagging
THDi (Potencia nominal) [%] <3
DATOS DE SISTEMA
Eficiencia máxima [%] 98.4
Eficiencia Euro [%] 98.1
Consumo en espera [W] @Noche <2
Protección de ingreso IP66
Rango de temperatura de funcionamiento [°C] -30~+60 (reducción de potencia a 45)
Altitud máxima de operación [m] 4000 (reducción de potencia a 3000)
Humedad relativa [%] 0~100
Dimensiones [An×Al×Pr] [mm] 630*521*286
Peso [kg] 44 44.5 45.5
Concepto de refrigeración Ventilador Inteligente
Interfaces de comunicación RS485 / (Opcional: Pocket WiFi/LAN/4G) / PLC(Opcional) / USB
Monitor LCD (Opcional) / LED*4
PROTECCION
Protección contra sobre/bajo voltaje Si
Protección contra sobretensión Si
Protección de aislamiento de CC Si
Monitoreo de red Si
Supervisión de inyección de CC Si
Detección de corriente residual Si
Protección anti-isla Si
Detección de fallas de cadenas FV Si
Protección contra sobretemperatura Si
SPD (CC/CA) Tipo II / Tipo II
Interruptor de circuito por falla de arco (AFCI) Opcional
Fuente de alimentación auxiliar de CA (APS) Opcional
Comunicación por línea eléctrica (PLC) Opcional
ESTÁNDAR
Seguridad IEC/EN 62109-1; IEC/EN 62109-2; NB/T 32004
EMC EN/IEC 61000; NB/T 32004
Certificación VDE4105; EN 50549; AS 4777.2; VDE4105; IEC 61727; IEC 62116; IEC 61683; IEC 60068; EN 50530; NB/T 32004
