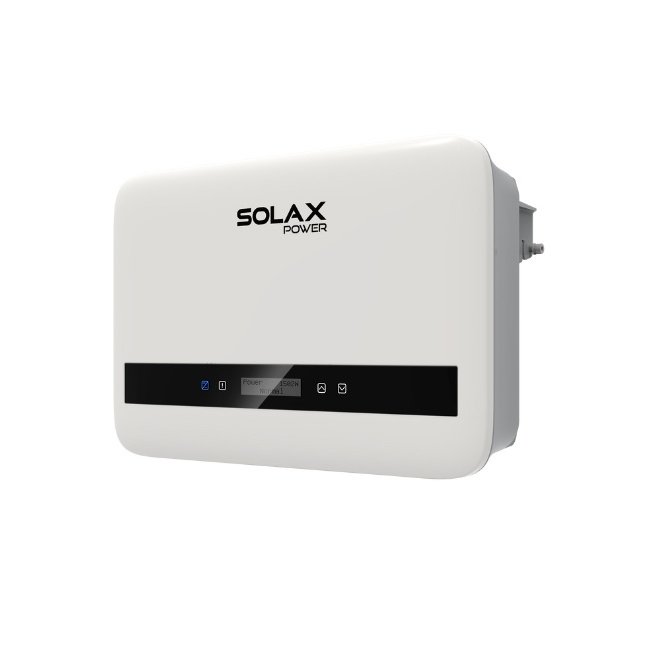

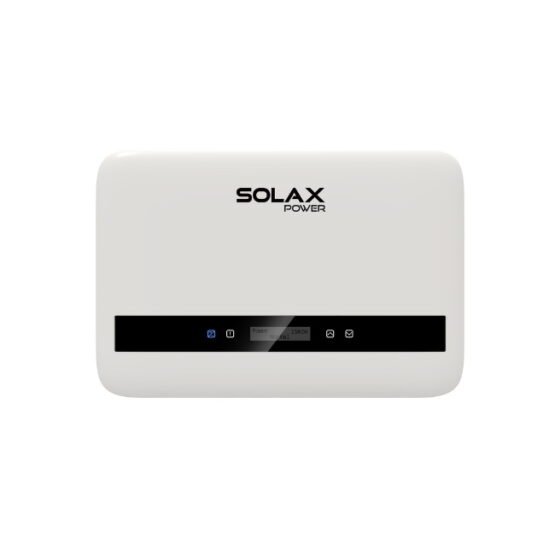

El Inversor SolaX X1 Boost es un inversor de conexión a red, monofásico y sin transformador, que se encarga de sincronizarse con la red eléctrica de la compañía de electricidad para aportar a los consumos la energía generada por los paneles solares. Incorpora dos reguladores MPPT con una eficiencia superior al 99%, protección IP66 y diversos protocolos de comunicaciones, tanto para poder monitorizar su funcionamiento como para comunicarse con el accesorio medidor de energía.

Este inversor permite inhibir la inyección a la red externa cuando la generación solar es mayor al consumo interno de la vivienda mediante un accesorio medidor de energía adicional. Esta función es útil en zonas donde aún no esta permitido inyectar energía en la red externa de la compañía de servicio eléctrico.



  • Soporta hasta 7500w de entrada solar
  • Salida de onda senoidal pura de hasta 5500VA
  • Eficiencia máxima de 97,8%
  • Amplio rango de voltaje de entrada solar entre 70 y 580Vdc
  • Incorpora dos rastreadores MPPT independientes
  • Soporta hasta 150 % de entrada solar y 110 % de salida CA
  • Corriente máxima 14A x cada entrada MPPT
  • Nivel de protección IP66, apto para exterior
  • Diseño sin transformador, compacto y liviano
  • Control de reducción de potencia para inyección cero (requiere medidor de energía adicional)
  • Múltiples protecciones: Sobre voltaje, bajo voltaje, protección de tierra, anti isla, sobrecarga, sobre temperatura y protección RCD, etc
  • Protecciones contra descargas atmosféricas SPD CC y CA integradas
  • Fácil instalación y mantenimiento mediante conexión Plug & Play
  • Operación segura gracias al interruptor de CC integrado
  • Interfaz sencilla y visual para poder configurar y controlar los parámetros desde su pantalla frontal o desde la aplicación móvil
  • Monitoreo remoto mediante accesorio WIFI USB
  • Acceso libre al portal de monitoreo
  • Aplicación de monitoreo para teléfonos móviles
  • Certificaciones IEC62109, IEC62116, VDE4105, VDE126, AS4777, EN50438, IEC61000
  • 5 años de garantía estándar

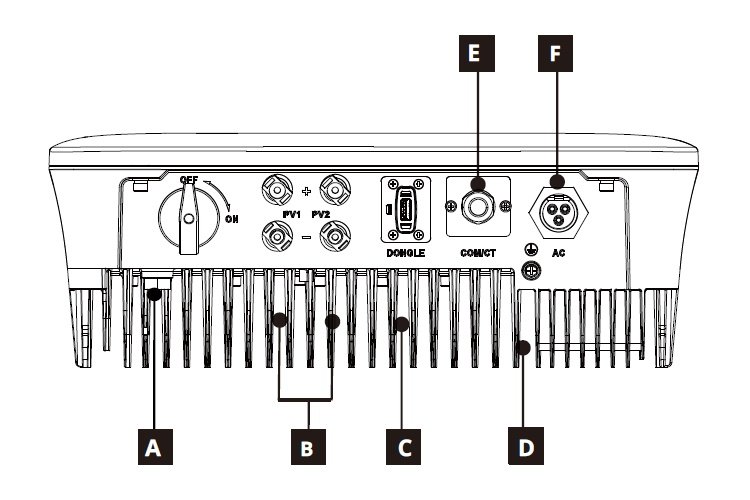

A – Interruptor de paneles
B – Cierre hermético
C – Conectores MC4 paneles
D – Terminal toma tierra
E – Conexión smart (opcional)
F – DRM
G – Conexión puerto RS485 / Medidor
H – USB para actualizaciones
I – Conexión para adaptador WiFi
J – Alarma de toma tierra (opcional)
K – Conexión corriente alterna



Peso 19,7 kg
Dimensiones 55,4 × 44,6 × 25,9 cm

Especificaciones

X1-3.0-T-D(L) X1-3.3-T-D(L) X1-3.6-T-D(L) X1-4.2-T-D(L) X1-4.6-T-D(L) X1-5.0-T-D(L) X1-5.5K-T-D(L) X1-6.0K-T-D(L)
ENTRADA CC
Potencia máxima de entrada fotovoltaica [Wp] 4500 4950 5400 6300 6900 7500 8250 9000
Voltaje máximo de entrada fotovoltaica [V] 600 600 600 600 600 600 600 600
Voltaje de arranque [V] 100 100 100 100 100 100 100 100
Voltaje nominal de entrada [V] 360 360 360 360 360 360 360 360
Rango de voltaje del rastreador MPP [V] 70 ~ 580 70 ~ 580 70 ~ 580 70 ~ 580 70 ~ 580 70 ~ 580 70 ~ 580 70 ~ 580
No. de rastreadores MPP / Cadenas por rastreador MPP 2/1 2/1 2/1 2/1 2/1 2/1 2/1 2/1
Corriente máxima de entrada (Entrada A/Entrada B) [A] 14/14 14/14 14/14 14/14 14/14 14/14 14/14 14/14
Corriente máxima de cortocircuito (Entrada A/Entrada B) [A] 16/16 16/16 16/16 16/16 16/16 16/16 16/16 16/16
SALIDA CA
Potencia nominal de salida de CA [W] 3000 3300 3680 4200 4600 5000 5500 6000
Corriente nominal de salida de CA [A] 13 14.3 16 18.3 20 21.7 23.9 26.1
Potencia máxima aparente de salida [VA] 3300 3630 4048(3680 para G98/TOR) 4620 5060 5500 6050 6600(4600 para VDE4105)
Corriente máxima de salida CA [A] 14.3 15.8 17.6(16 para G98/TOR) 20.1 22 23.9 26.3 28.7(20 para VDE4105)
Voltaje nominal CA [V] 220/230/240; 180~280
Frecuencia de red nominal / Rango de frecuencia de red [Hz] 50/60; ±5
Desplazamiento de factor de potencia 0.8 leading ~ 0.8 lagging
THDi (Potencia nominal) [%] <2
DATOS DE SISTEMA
Eficiencia máxima [%] 97.80
Eficiencia Euro [%] 97.00
Consumo en espera [W] @Noche <2
Grado de protección IP66
Rango de temperatura de funcionamiento [°C] -25~+60 (reducción de potencia a 45)
Altitud máxima de operación [m] ≤3000
Humedad relativa [%] 0~100
Emisión de ruido típica [dB] 30
Temperatura de almacenamiento [°C] -30~+70
Dimensiones (An × Al × Pr) [mm] 341.5 × 430 × 143
Peso neto / kg] 13.5 13.5 13.5 15 15 15 15 15
Concepto de refrigeración Natural
Interfaces de comunicación Pocket WiFi / (Opcional: Pocket LAN/4G) / RS485 / DRM / USB / (Opcional: CT/Meter)
PROTECCIÓN
Protección contra sobre/bajo voltaje Si
Protección de aislamiento de CC Si
Monitoreo de la protección contra fallas a tierra Si
Monitoreo de red Si
Monitoreo de inyección CC Si
Monitoreo de corriente de retroalimentación Si
Detección de corriente residual Si
Protección anti-isla Si
Protección contra sobretemperatura Si
SPD (CC/CA) Si
ESTÁNDAR
Seguridad IEC/EN 62109-1/-2
EMC EN61000-6-1/2/3/4, EN61000-3-2/3/11/12
Certificacion IEC61727, EN50549, G98/G99, AS 4777.2, VDE4105, CEI 0-21, RD1699, UNE 206007-1, VFR
