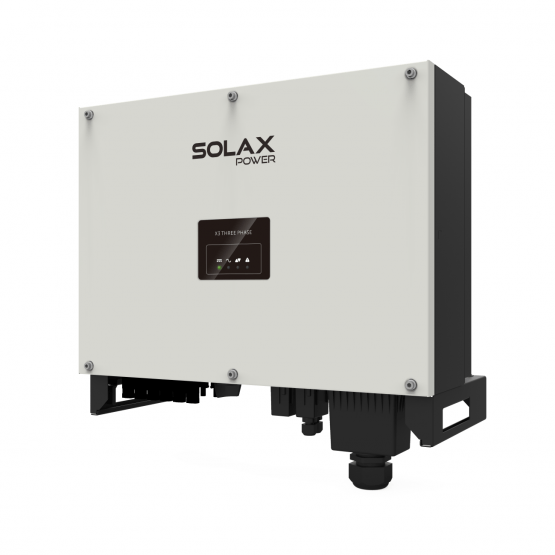

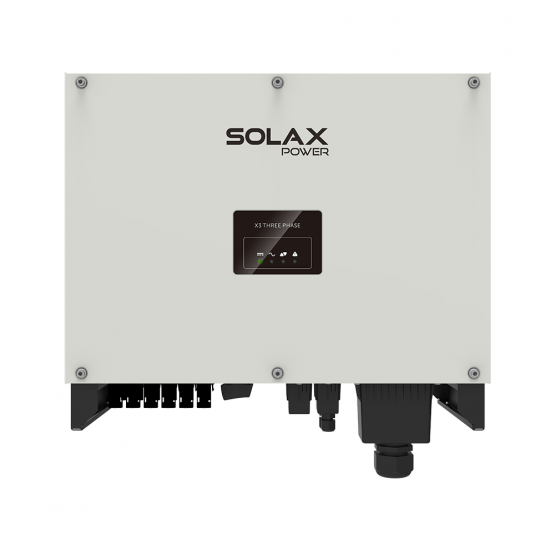

El X3 Max es un inversor de conexión a red, trifásico y sin transformador, que se encarga de sincronizarse con la red eléctrica de la compañía de electricidad para aportar a los consumos la energía generada por los paneles solares. Incorpora dos reguladores MPPT con una eficiencia de 98.2%, protección IP65 y diversos protocolos de comunicaciones, tanto para poder monitorizar su funcionamiento como para comunicarse con el accesorio medidor de energía.

Este inversor permite inhibir la inyección a la red externa cuando la generación solar es mayor al consumo interno de la vivienda mediante un accesorio medidor de energía adicional. Esta función es útil en zonas donde aún no esta permitido inyectar energía en la red externa de la compañía de servicio eléctrico.



  • Eficiencia máxima de 98.2%
  • Amplio rango de voltaje de entrada solar entre 180 y 950Vdc
  • Incorpora dos rastreadores MPPT independientes con 6 entradas
  • Nivel de protección IP65, apto para exterior
  • Diseño sin transformador, compacto y liviano
  • Control de reducción de potencia para inyección cero (requiere medidor de energía adicional)
  • Múltiples protecciones: Sobre voltaje, bajo voltaje, protección de tierra, anti isla, sobrecarga, sobre temperatura y protección RCD, etc
  • Protecciones contra descargas atmosféricas CC y CA integradas
  • Fácil instalación y mantenimiento mediante conexión Plug & Play
  • Operación segura gracias al interruptor de CC integrado
  • Monitoreo remoto mediante accesorio WIFI (opcional)

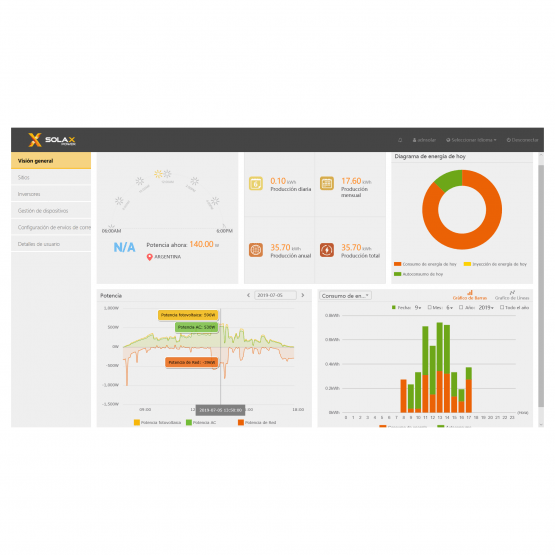

  • Acceso libre al portal de monitoreo
  • Aplicación de monitoreo para teléfonos móviles
  • Certificaciones IEC62109, IEC62116, VDE4105, VDE126, AS4777, EN50438, IEC61000
  • 5 años de garantía estándar

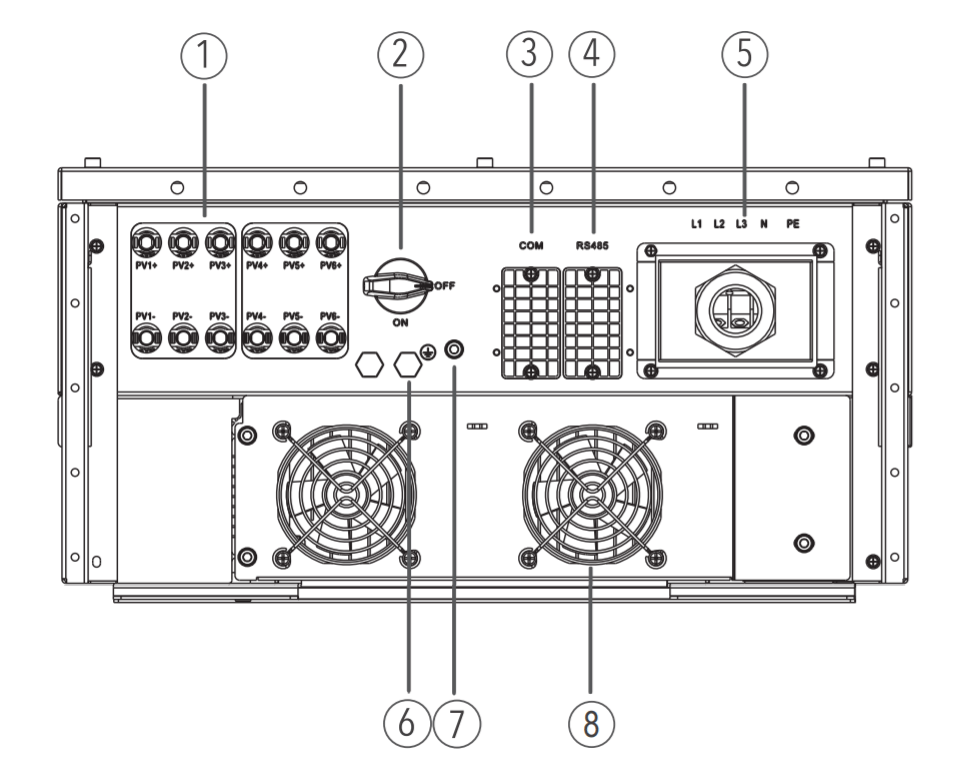

1 – Conectores MC4 paneles
2 – Interruptor de paneles
3 – Interfaz de Comunicación
4 – Puerto RS485
5 – Conexión corriente alterna
6 – Válvula de Ventilación
7 – Terminal toma tierra
8 – Ventilador





Peso 45 kg
Dimensiones 60 × 70 × 35 cm

Especificaciones

X3-20K-TL X3-25K-TL X3-30K-TL
ENTRADA (CC)
Max. voltaje de entrada [V] 1000
Voltaje de entrada nominal [V] 620
Max. corriente de entrada [A] 2*25 2*37.5
Voltaje FV de inicio / min. voltaje de funcionamiento [V] 250/180
Rango de voltaje de funcionamiento MPPT [V] 180-950
Rango de voltaje de funcionamiento MPPT (carga completa) [V] 480-800
Max. número de cadenas fotovoltaicas 4(2/2) 6(3/3)
No. de MPPT 2
SALIDA (CA)
Potencia activa nominal de CA [W] 20 25 30
Max. potencia aparente de CA [VA] 22 27,5 33
Max. potencia activa de CA (PF = 1) [W] 22 27,5 33
Max. corriente de salida CA [A] 3*33.5 3*40 3*48
Voltaje CA nominal [V] 380/400,3W+N+PE
Rango de voltaje CA [V] 277-520 (Ajustable)
Frecuencia de red nominal [Hz] 50/60
Rango de frecuencia de red [Hz] 45-55/55-65
THDI [%] < 3 (Potencia nominal)
Inyección de corriente CC [%] <0.5 In
Factor de potencia > 0.99 Potencia nominal (Adjustable 0.8 Leading – 0.8Lagging)
PROTECCIÓN
Interruptor DC SI
Protección anti-isla SI
Protección contra sobrecorriente CA SI
Protección contra cortocircuitos de CA SI
Conexión inversa CC SI
Protección contra descargas atmosféricas CC Tipo II /AC Tipo II
Detección de aislamiento SI
Protección de corriente de fuga SI
EFICIENCIA
Max. eficiencia [%] 98.20
Eficiencia europea [%] 97.70
GENERAL
Topología Sin transformador
Clasificación del IP IP65
Autoconsumo nocturno [W] <1
Enfriamiento Natural Forzada
Rango de temperatura de funcionamiento [°C] -85
Rango de humedad relativa [%] 0-100
Max. altitud de funcionamiento [m] 4000(>2000 reducción de potencia)
Ruido [dB] <50

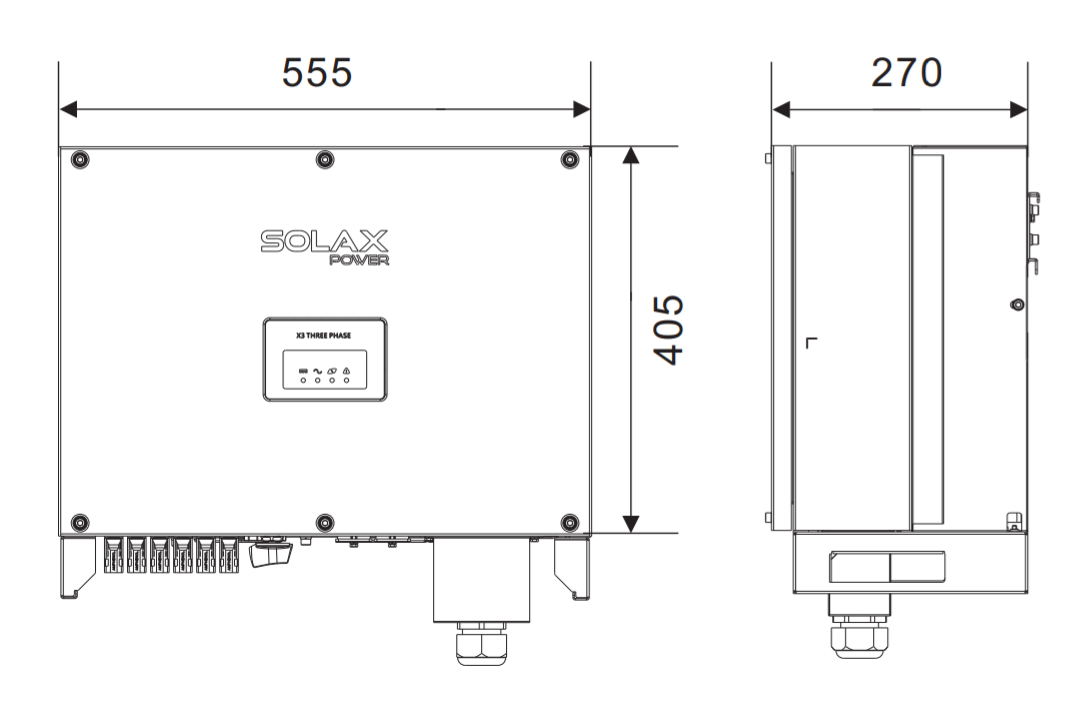

Dimensiones [mm] 555*446*270
Peso [kg] 40
HMI y COM
Monitoreo Wireless & APP +LED / LCD (Opcional)
Comunicación WiFi(Opcional) / RS485 / GPRS (Opcional)
CERTIFICACIÓN
Seguridad IEC62109-1 / IEC62109-2
EMC EN 61000-6-2 / EN 61000-6-3 / EN 61000-6-4
Código de red IEC61727 / IEC62116
Garantía (años) 5 / 10 (Opcional)
