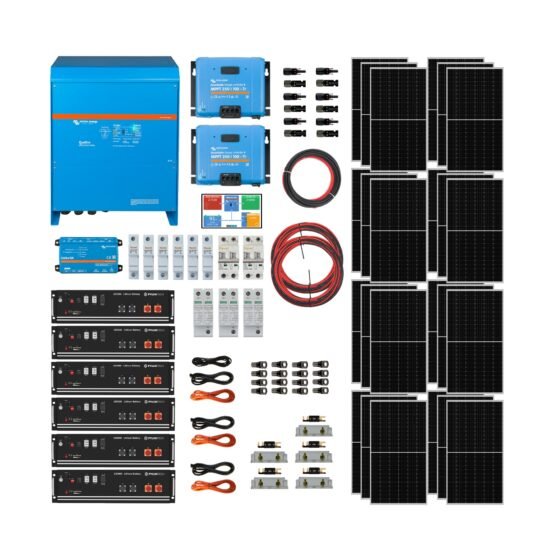

Potencia Solar Total9840W
Potencia Nominal de Salida15KVA
Potencia Máxima de Salida25KVA
Tensión de Salida220V AC
Generación Diaria Media43KWH
Capacidad Banco de Baterías21KWH
Tensión Banco de Baterías48V



FUNCIONAMIENTO DEL SISTEMA

Los paneles solares reciben la energía del sol y la transforman en corriente continua, luego la corriente pasa por el regulador de carga solar y es almacenada dentro de las baterías. Cuando es necesario abastecer los consumos, la energía almacenada en las baterías junto con la energía captada por los paneles es transformada por el inversor en corriente alterna 220v. El sistema solar abastecerá su vivienda con la energía solar disponible, de acuerdo a la capacidad instalada de paneles solares, y tomara del banco de baterías solo la energía faltante para cubrir su consumo en todo momento.

El inversor Quattro cuenta con la función Power Assist para evitar sobrecargas en la fuente externa de CA o generador. En primer lugar, reducirá automáticamente la carga de la batería cuando se produzca una sobrecarga; en segundo lugar, tomará corriente de la batería para compensar la alimentación del generador o de la red eléctrica. Además la instalación se puede ampliar a futuro conectando hasta 6 inversores en paralelo para alcanzar una mayor potencia de salida.



CARACTERÍSTICAS

Paneles Solares

  • Alta eficiencia de conversión de módulo mediante el uso de un innovador diseño de media celda HC con tecnología PERC (Passivated Emmiter Rear Contact) y cinco barras de bus.
  • Coeficiente de temperatura bajo y excelente rendimiento en condiciones de alta temperatura y poca luz.
  • El marco de aluminio robusto asegura que los módulos soporten cargas de viento de hasta 2400Pa y cargas de nieve de hasta 5400Pa.
  • Alta confiabilidad contra condiciones ambientales extremas (pasando pruebas de niebla salina, amoníaco y granizo).
  • Resistencia a la degradación potencial inducida (PID).
  • Tolerancia de potencia positiva de 0 ~ +3%.
  • 12 años 91,2% de la potencia nominal de salida.
  • 30 años 80,6% de la potencia nominal de salida.



Regulador de Carga Solar

  • Corriente de carga nominal 100A
  • Bluetooth Smart integrado para configurar, controlar y actualizar el controlador
  • Conexión de datos VE.Direct (Cable adaptador USB opcional)
  • Conexión de datos  VE.Can, permite sincronizar hasta 25 unidades en paralelo
  • Seguimiento ultrarrápido del Punto de Máxima Potencia (MPPT)
  • Detección avanzada del Punto de Máxima Potencia en caso de nubosidad parcial
  • Excepcional eficiencia de conversión máxima, excede el 98%
  • Corriente de salida completa hasta los 40°C (104°F)
  • Algoritmo de carga flexible, totalmente programable con ocho algoritmos de carga preprogramados
  • Protección por sobretemperatura y reducción de potencia en caso de alta temperatura
  • Protección por cortocircuito y polaridad inversa en los paneles FV
  • Sensor de temperatura interna para compensar la tensión de carga de absorción y flotación
  • Garantía estándar de 5 años



Inversor/Cargador

  • Salida de onda senoidal pura de 15KVA de potencia continua y 25KVA pico
  • Sistema de batería de 48Vdc
  • Eficiencia máxima de 96%
  • Diseño con transformador toroidal de alta eficiencia
  • Soporta hasta 100A de corriente de entrada de red
  • Cargador de batería AC incorporado de 200A
  • Soporta baterías de Plomo Inundadas, AGM, Gel y Litio
  • Doble entrada de CA, soporta dos fuentes de alimentación independientes, se conecta en forma automática a la fuente activa.
  • Doble salida de CA, la principal dispone de la función “no-break” (sin interrupción), la segunda salida sólo está activa cuando el inversor tiene alimentación de red.
  • Potencia prácticamente ilimitada gracias al funcionamiento en paralelo hasta 6 unidades
  • Capacidad de funcionamiento trifásico, hasta 6 unidades por cada fase.
  • PowerControl – Potencia limitada del generador o de la red
  • PowerAssist – Aumento de la capacidad eléctrica del generador
  • Garantía estándar de 5 años



Banco de Baterías

La batería de fosfato de hierro y litio US3000 es uno de los nuevos productos de almacenamiento de energía desarrollados y producidos por Pylontech, es especialmente adecuada para escenarios de aplicación de alta potencia, espacio de instalación limitado, soporte de carga restringido y ciclo de vida largo. La US3000 tiene un sistema de administración de batería BMS incorporado, que puede administrar y monitorear la información de las celdas incluyendo voltaje, corriente y temperatura. Además, el BMS puede equilibrar la carga y descarga de las células para extender el ciclo de vida.



  • Todo el módulo es no tóxico, no contaminante y ecológico
  • El material del cátodo está hecho de LiFePO4 con un rendimiento de seguridad y una vida útil prolongada
  • El sistema de gestión de la batería (BMS) tiene funciones de protección que incluyen sobredescarga, sobrecarga, sobrecorriente y temperatura alta / baja
  • El sistema puede administrar automáticamente el estado de carga y descarga y equilibrar la corriente y el voltaje de cada celda
  • Configuración flexible, varios módulos de batería pueden estar en paralelo para expandir la capacidad y la potencia
  • El modo de autoenfriamiento adoptado reduce todo el ruido del sistema
  • El módulo tiene menos autodescarga, hasta 6 meses sin cargarlo, sin efecto memoria, excelente rendimiento de carga y descarga poco profundas
  • El rango de temperatura de trabajo es de -10 a 50, (cargando 0 ~ 50; descargando -10 ~ 50) con excelente rendimiento de descarga y ciclo de vida
  • Tamaño pequeño y peso ligero, el módulo estándar de diseño integrado de 19 pulgadas es cómodo para instalación y mantenimiento
  • Vida cíclica mayor a 6000 ciclos al 90% DOD
  • 10 años de garantía (7 años estándar + extensión de 3 años registrando el producto)
Peso0.1 kg
Dimensiones0.1 × 0.1 × 0.1 cm

Especificaciones

Potencia Solar Total9840W
Potencia Nominal de Salida15KVA
Potencia Máxima de Salida25KVA
Tensión de Salida AC220V AC
Generación Diaria Media43KWH
Capacidad del Banco de Baterías21KWH
Tensión del Banco de Baterías48V
Tipo InversorHíbrido
Tipo de Onda ACPura
Tipo de Regulador de CargaMPPT
Tipo de Modulos SolaresMonocristalino PERC HC
Tipo de BateríasLiFePO4

Diagrama de Instalación
